Запчасти Komatsu PC800SE-8 ТОПЛИВОПРОВОД. (КОРПУС И КРЕПЛЕНИЕ)(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

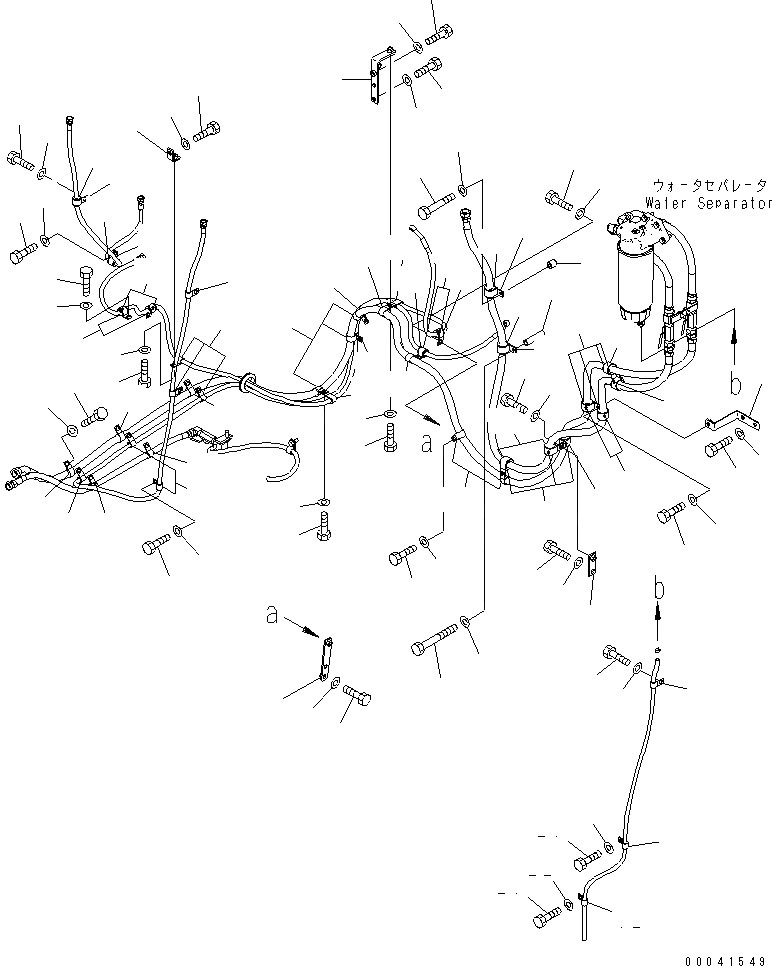

Схема запчастей Komatsu PC800SE-8 - ТОПЛИВОПРОВОД. (КОРПУС И КРЕПЛЕНИЕ)(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
12
12
12
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
16
16
16
17
17
18
18
18
18
19
19
19
19
19
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
22
23
24
25
26
27
28

Артикул

Название

Примечание

Количество

1

209-04-42121

BRACKET

2

209-04-77140

PLATE

3

21T-38-71260

BRACKET

4

209-04-41310

BRACKET

5

209-04-42133

BRACKET

5

209-04-42131

BRACKET

6

01010-81225

BOLT

7

01643-31232

WASHER

8

01010-81230

BOLT

9

01643-31232

WASHER

10

01010-81230

BOLT

11

01643-31232

WASHER

12

04434-51512

CLIP

13

04434-51912

CLIP

14

04435-51512

CLIP

15

04434-52112

CLIP

16

04434-52312

CLIP

17

04434-53411

CLIP

18

04434-53412

CLIP

19

198-06-53610

CUSHION

20

198-06-53550

CUSHION

21

01010-81225

BOLT

22

01643-31232

WASHER

23

01011-81005

BOLT

24

01643-31032

WASHER

25

01010-81055

BOLT

26

01643-31032

WASHER

27

6150-71-7130

COLLAR

28

195-33-11220

SPACER

Выбрано товаров: 29
