Запчасти Komatsu PC800SE-6 ВСАСЫВ. ТРУБЫ (НАСОС)(№-7) ГИДРАВЛИКА

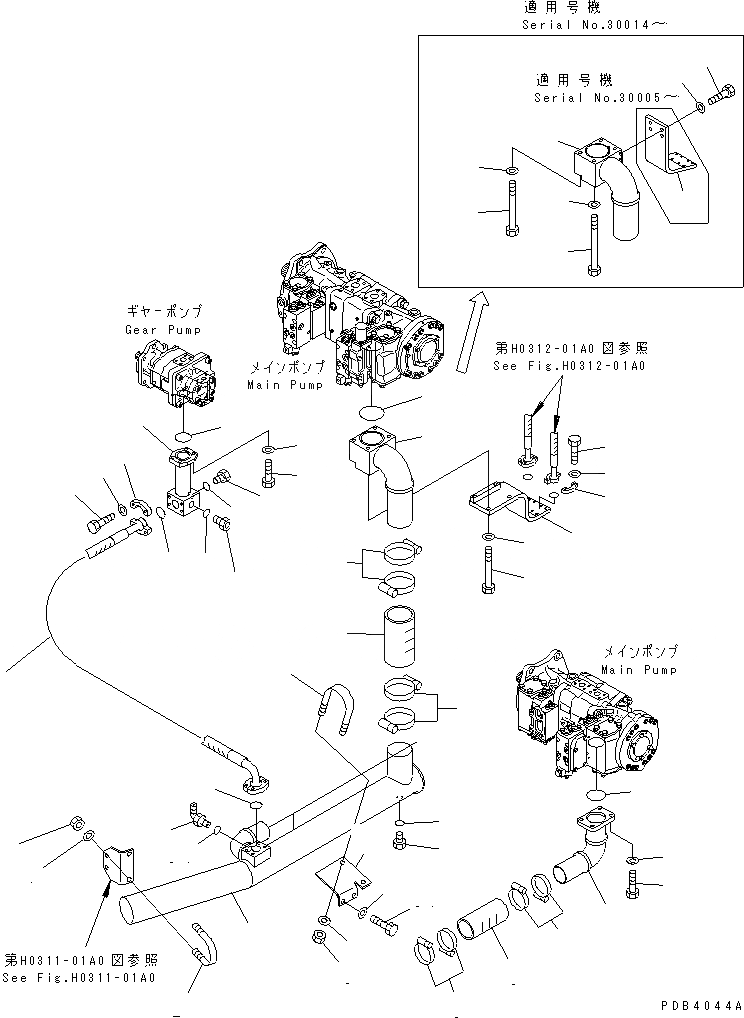

Схема запчастей Komatsu PC800SE-6 - ВСАСЫВ. ТРУБЫ (НАСОС)(№-7) ГИДРАВЛИКА
1
2
2
3
3
4
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
25
25
25A
26
26
26
27
28
29
29
30
31
32
33
34
35
35
36
37
38
39
40

Артикул

Название

Примечание

Количество

1

209-62-71112

TUBE

|1

209-62-71111

TUBE

2

07283-21193

CLIP

3

01599-01214

NUT

4

01643-31232

WASHER

5

07260-07420

HOSE

|5

07260-27420

HOSE

6

07289-00095

CLAMP

7

07298-01410

HOSE

8

07000-03048

O-RING

9

07371-31465

FLANGE

10

07372-21240

BOLT

11

01643-51232

WASHER

12

07040-12412

PLUG

13

07002-02434

O-RING

14

21N-62-15243

TUBE

|14

21N-62-15242

TUBE

15

07000-02080

O-RING

16

01010-81240

BOLT

17

01643-31232

WASHER

18

21N-62-15283

TUBE

19

07000-02060

O-RING

20

01010-81240

BOLT

21

01643-31232

WASHER

22

07040-12412

PLUG

23

07002-02434

O-RING

24

21N-62-15263

TUBE

|24

21N-62-15262

TUBE

|24

21N-62-15261

TUBE

25

01011-81215

BOLT

|25

01011-81255

BOLT

25A

01011-81235

BOLT

26

01643-31232

WASHER

27

07000-02095

O-RING

28

07260-09922

HOSE

|28

07260-29922

HOSE

29

07289-00120

CLAMP

30

209-62-71780

BRACKET

31

01010-81230

BOLT

32

175-54-34170

WASHER

33

07235-10315

ELBOW

34

07002-02034

O-RING

35

209-62-71921

BRACKET

|35

209-62-71920

BRACKET

36

07371-31049

FLANGE

37

07372-21035

BOLT

38

01643-51032

WASHER

39

01010-81235

BOLT

40

01643-31232

WASHER

Выбрано товаров: 49
