Запчасти Komatsu PC800LC-8R1 ПОВОРОТНОЕ СОЕДИНЕНИЕ, СОЕДИНИТЕЛЬН. ЧАСТИ (№7-) ПОВОРОТНОЕ СОЕДИНЕНИЕ, СТРЕЛА И РУКОЯТЬ ГИДРАВЛ DRIFT PREВЕНТИЛЯТОРION КЛАПАН

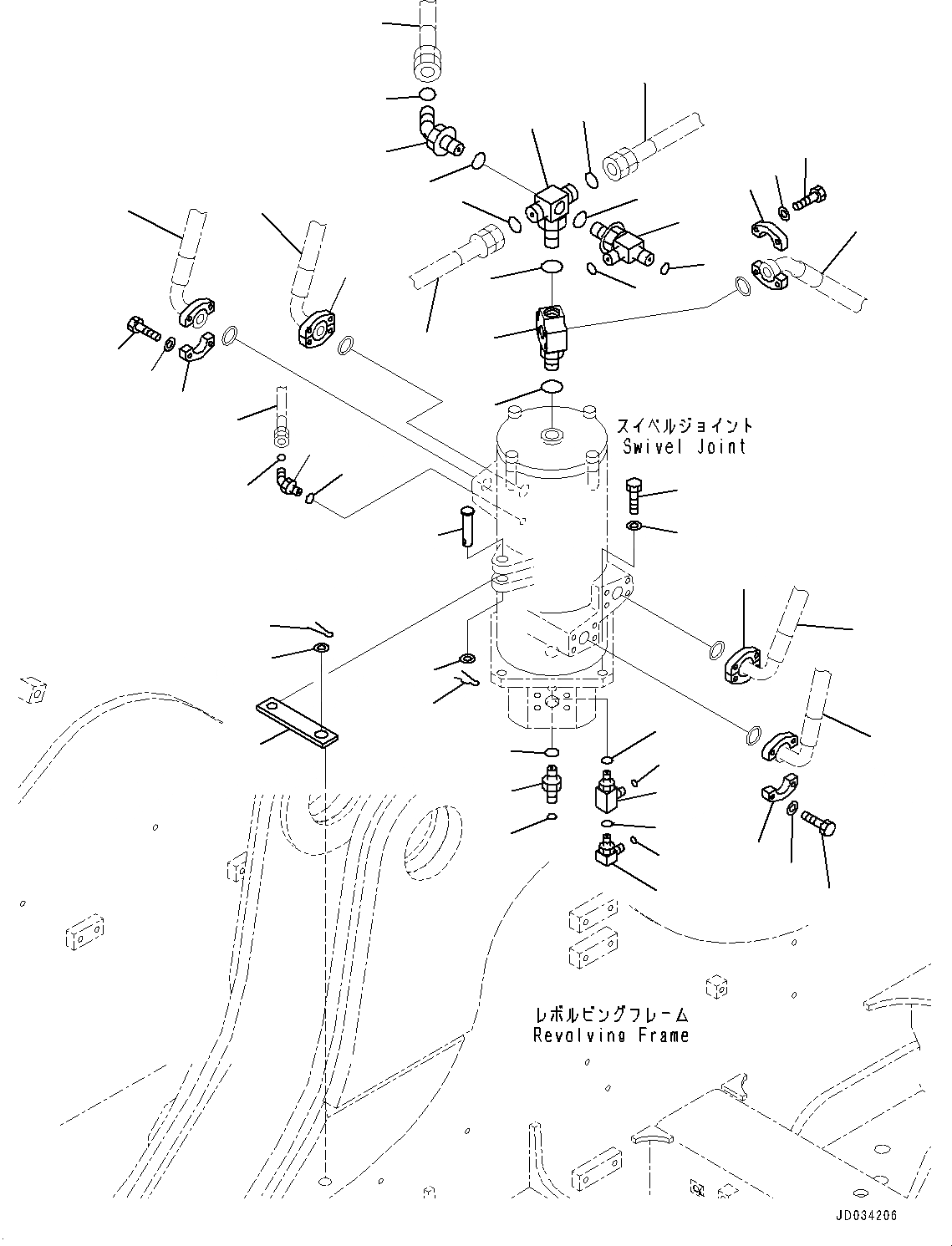

Схема запчастей Komatsu PC800LC-8R1 - ПОВОРОТНОЕ СОЕДИНЕНИЕ, СОЕДИНИТЕЛЬН. ЧАСТИ (№7-) ПОВОРОТНОЕ СОЕДИНЕНИЕ, СТРЕЛА И РУКОЯТЬ ГИДРАВЛ DRIFT PREВЕНТИЛЯТОРION КЛАПАН
32
34
28
1
2
4
5
6
7
8
15
16
17
18
21
22
19
20
23
24
25
26
37
36
29
30
38
39
26
27
23
3
3
40
31
33
35
13
10
9
11
14
14
12
47
44
41
42
43
42
46
45
48

Артикул

Название

Примечание

Количество

1

209-64-17250

Tee

2

07002-62434

O-ring

3

02896-61015

O-ring

4

209-62-57221

Elbow

5

07002-62434

O-ring

6

07371-31049

Flange, Split

7

07372-21035

Bolt

8

01643-51032

Washer

9

20U-62-41610

Elbow

10

07002-61823

O-ring

11

02896-61012

O-ring

12

209-62-43340

Tee

13

07002-61823

O-ring

14

02896-61009

O-ring

15

01010-61440

Bolt

16

01643-31445

Washer, Flat

17

209-64-11880

Plate

18

209-62-52560

Pin

19

01640-21626

Washer, Flat

20

04052-11664

Pin, Snap

21

01640-22032

Washer

22

04050-15030

Pin, Cotter

23

07371-31049

Flange, Split

24

07372-21035

Bolt

25

01643-51032

Washer

26

07371-31049

Flange, Split

27

07372-21035

Bolt

28

01643-51032

Washer

29

02781-00315

Union

30

07002-12034

O-ring

31

02896-11009

O-ring

32

20U-62-46570

Elbow

33

07002-62434

O-ring

34

02896-61015

O-ring

35

21W-62-42690

Elbow

36

07002-62034

O-ring

37

02896-61015

O-ring

38

02783-10315

Elbow

39

07002-12034

O-ring

40

02896-11009

O-ring

41

02762-00441

Hose, Face Seal Type

|$41

07125-01418

Hose, Flange Type

42

02762-00506

Hose

43

209-64-45850

Hose

44

07098-010A6

Hose, Flange Type

45

07098-01008

Hose, Flange Type

46

02761-00314

Hose, Face Seal Type

47

07098-010A8

Hose, Flange Type

48

07098-01010

Hose, Flange Type

Выбрано товаров: 49
