ПОДАЮЩ. ТРУБЫ (ШЛАНГИ)

Запчасти Komatsu PC800LC-8K ПОДАЮЩ. ТРУБЫ (ШЛАНГИ) H ГИДРАВЛИКА

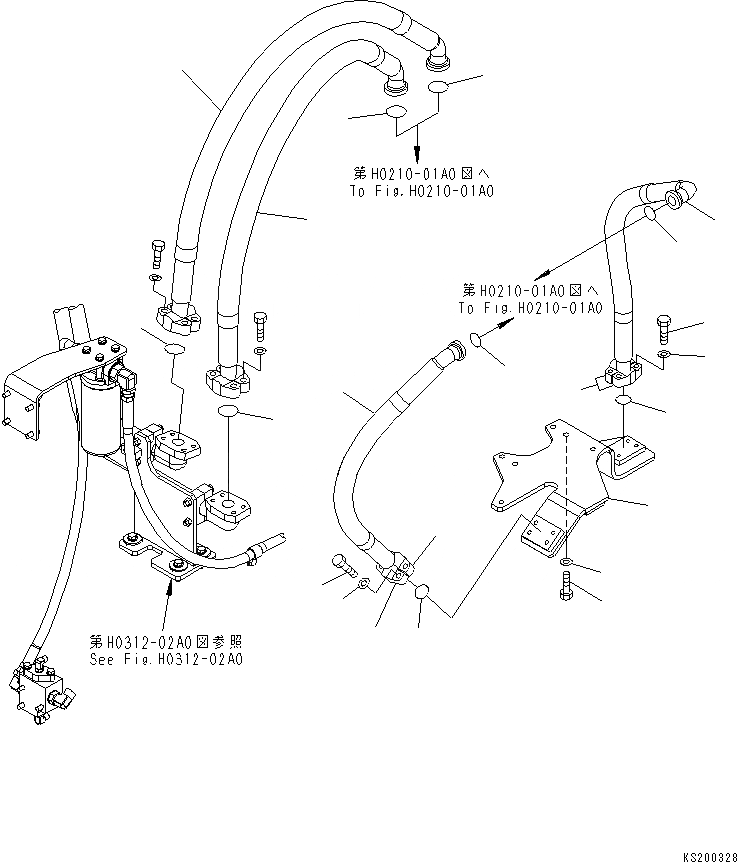

Схема запчастей Komatsu PC800LC-8K - ПОДАЮЩ. ТРУБЫ (ШЛАНГИ) H ГИДРАВЛИКА
1
4
2
3
5
4
2
10
11
9
8
9
7
9
10
11
7
6
8
12
14
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07083-01416

HOSE

2

07000-B3048

O-RING

3

209-62-41690

HOSE ASSEMBLY, 1550MM

4

07000-B3048

O-RING

5

209-62-41310

HOSE, 1000MM

6

209-62-41320

HOSE, 1000MM

7

07000-B3038

O-RING

8

07000-B3038

O-RING

9

07371-51260

FLANGE

10

01010-81250

BOLT

11

01643-31232

WASHER

12

209-62-41260

BRACKET

13

01010-81235

BOLT

14

01643-31232

WASHER
