Запчасти Komatsu PC800LC-8K ОХЛАЖД-Е (ПОСЛЕОХЛАДИТЕЛЬ ШЛАНГИ) C СИСТЕМА ОХЛАЖДЕНИЯ

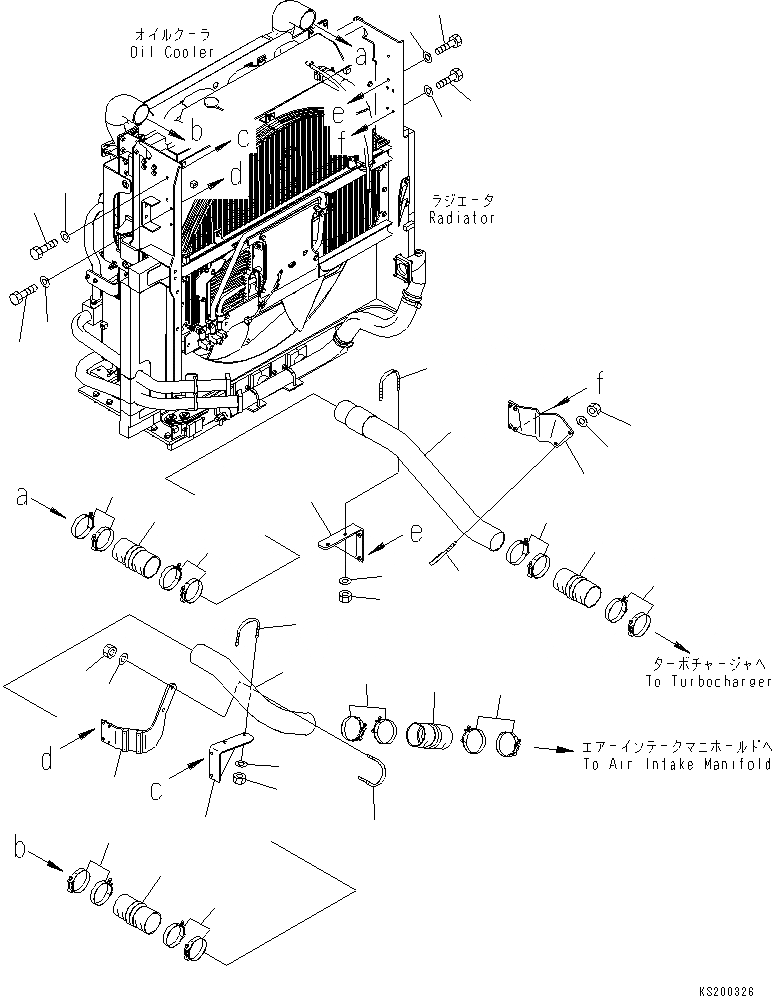

Схема запчастей Komatsu PC800LC-8K - ОХЛАЖД-Е (ПОСЛЕОХЛАДИТЕЛЬ ШЛАНГИ) C СИСТЕМА ОХЛАЖДЕНИЯ
5
6
9
8
18
17
20
21
3
2
3
4
10
1
11
12
7
3
2
3
10
12
11
14
15
15
22
13
23
24
19
15
14
16
15
24
23
22

Артикул

Название

Примечание

Количество

1

209-03-41641

TUBE

2

209-03-41711

HOSE

3

208-62-73910

CLAMP

4

209-03-41660

BRACKET

5

01010-81240

BOLT

6

01643-31232

WASHER

7

209-03-41671

BRACKET

8

01010-81240

BOLT

9

01643-31232

WASHER

10

07283-31185

CLIP

11

01597-01211

NUT

12

01643-31232

WASHER

13

209-03-41651

TUBE

14

209-03-41711

HOSE

15

208-62-73910

CLAMP

16

209-03-41691

BRACKET

17

01010-81240

BOLT

18

01643-31232

WASHER

19

209-03-41681

BRACKET

|19

209-03-41680

BRACKET

20

01010-81240

BOLT

21

01643-31232

WASHER

22

07283-31185

CLIP

23

01597-01211

NUT

24

01643-31232

WASHER

Выбрано товаров: 25
