Запчасти Komatsu PC800LC-8E0 СИСТЕМА ОХЛАЖДЕНИЯ, SUB-БАК СИСТЕМА ОХЛАЖДЕНИЯ

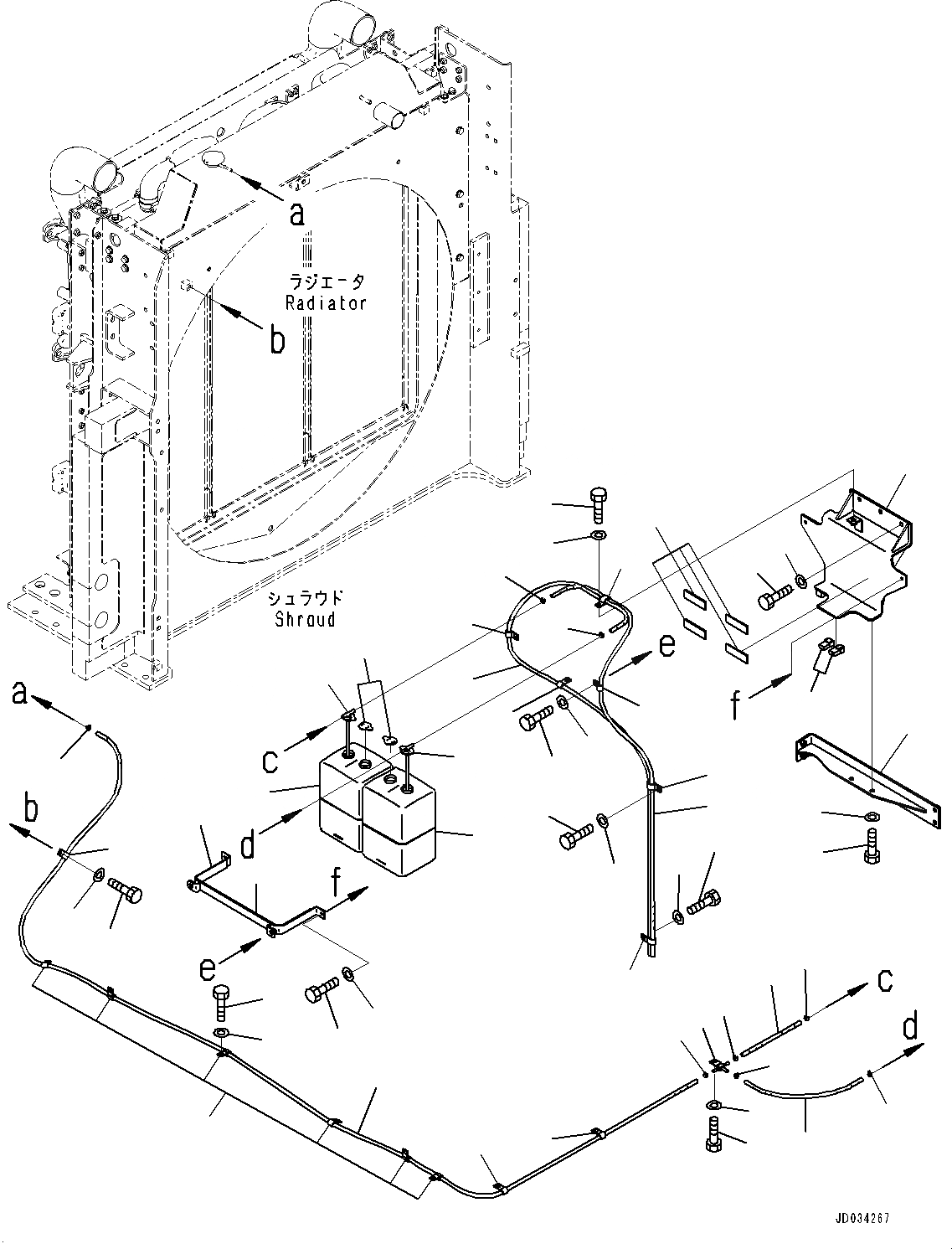

Схема запчастей Komatsu PC800LC-8E0 - СИСТЕМА ОХЛАЖДЕНИЯ, SUB-БАК СИСТЕМА ОХЛАЖДЕНИЯ
2
10
12
11
10
11
12
28
29
1
10
10
2
3
9
8
9
7
7
6
4
5
27
13
14
15
19
21
14
13
25
22
23
21
24
17
25
26
26
24
16
36
35
34
30
33
32
31
24
25
26
18
20
21

Артикул

Название

Примечание

Количество

1

209-03-41821

Hose

2

20E-03-K1190

Clip, Hose

3

198-03-79210

Joint

4

01010-81230

Bolt

5

01643-31232

Washer

6

209-03-77430

Hose

7

20E-03-K1190

Clip, Hose

8

209-03-77440

Hose

9

20E-03-K1190

Clip, Hose

10

04434-51212

Clip

11

01010-81220

Bolt

12

01643-31232

Washer

13

21N-03-31491

Tank

14

21N-03-32360

Cap Assembly

15

21N-03-32351

Cap Assembly

15

ND071370-0190

Switch

16

08055-00282

Connector

17

203-03-41260

Hose

18

20E-03-K1190

Clip, Hose

19

209-03-77420

Hose

20

20E-03-K1190

Clip, Hose

21

04434-51512

Clip

22

01010-81220

Bolt

23

01643-31232

Washer

24

04434-51512

Clip

25

01010-81220

Bolt

26

01643-31232

Washer

27

209-03-77340

Band

28

01010-80820

Bolt

29

01643-30823

Washer

30

209-03-77352

Bracket

31

205-03-71440

Sheet

32

01010-81230

Bolt

33

01643-31232

Washer

34

209-03-41991

Bracket

35

01010-81230

Bolt

36

01643-31232

Washer

Выбрано товаров: 37
