Запчасти Komatsu PC800LC-8E0 СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ

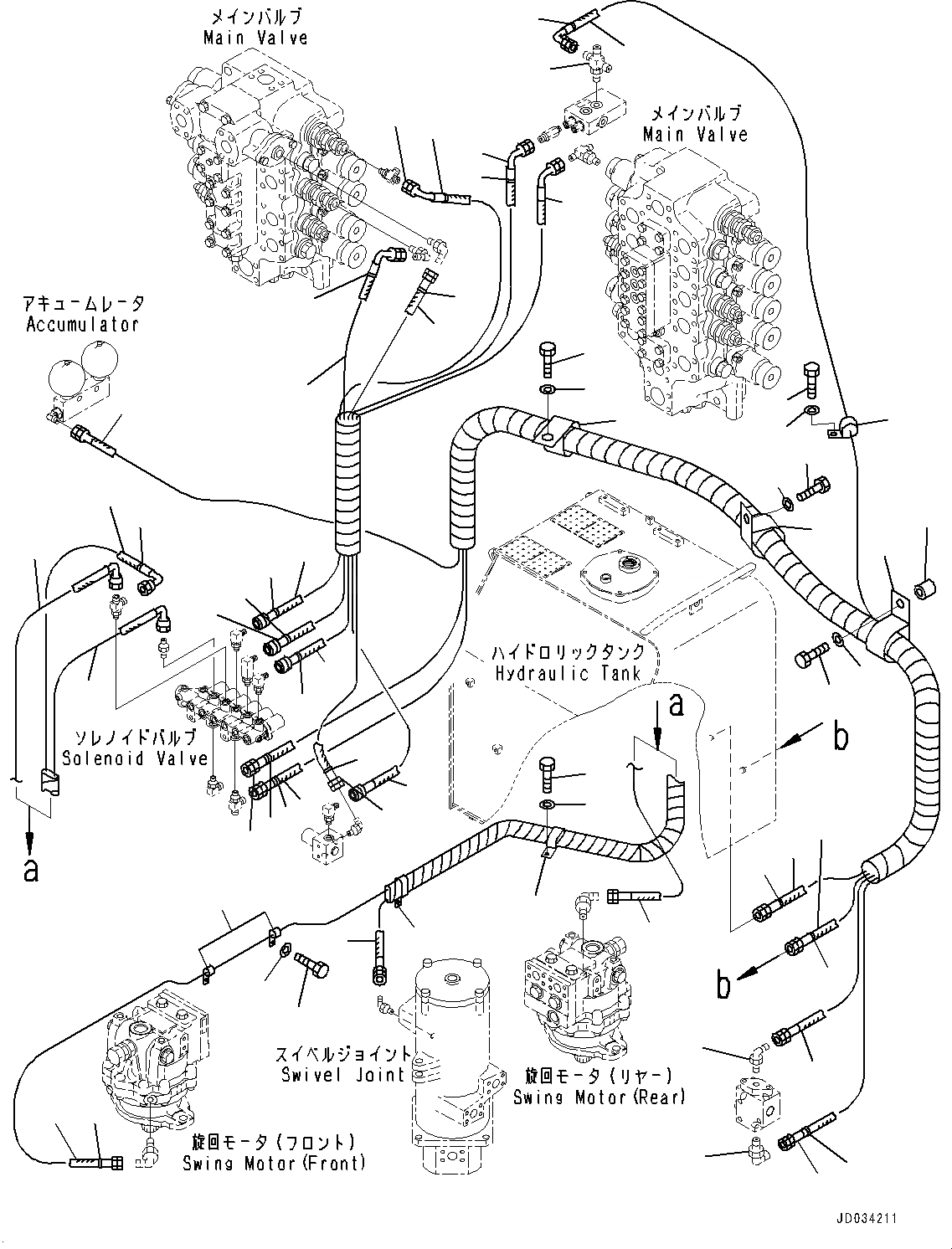

Схема запчастей Komatsu PC800LC-8E0 - СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ СОЛЕНОИДНЫЙ КЛАПАН ТРУБЫ
31
33
28
35
34
29
36
30
19
1
27
20
31
18
33
36
30
29
34
35
32
6
37
2
13
14
12
16
17
14
13
15
9
8
12
11
10
22
23
6
2
3
7
1
5
4
39
38
27
21
21
18
25
26
24
4
5
7
3
28
32
20
19

Артикул

Название

Примечание

Количество

1

02760-00327

Hose, Face Seal Type

2

02761-00324

Hose, Face Seal Type

3

02762-00426

Hose, Face Seal Type

4

02762-00427

Hose, Face Seal Type

5

20Y-62-22790

Band, Red

6

20Y-62-22820

Band, Blue

7

20Y-62-22850

Band, Green

8

20Y-62-15951

Clip

9

195-33-11220

Spacer

10

01010-81250

Bolt

11

01643-31232

Washer

12

208-06-19170

Clip

13

01010-81225

Bolt

14

01643-31232

Washer

15

04434-51512

Clip

16

01010-81225

Bolt

17

01643-31232

Washer

18

02761-00314

Hose, Face Seal Type

19

02761-00328

Hose, Face Seal Type

20

20Y-62-22790

Band, Red

21

04435-51812

Clip

22

01010-81225

Bolt

23

01643-31232

Washer

24

04434-51512

Clip

25

01010-81225

Bolt

26

01643-31232

Washer

27

02742-00305

Hose

28

02754-00311

Hose, Face Seal Type

29

209-62-42420

Hose

30

209-64-16430

Hose

31

209-64-16450

Hose

32

209-64-16460

Hose

33

20Y-62-22810

Band, Yellow

34

20Y-62-22820

Band, Blue

35

20Y-62-22840

Band, Black

36

20Y-62-22850

Band, Green

37

209-64-16491

Tee

38

02782-10311

Elbow

39

02782-10422

Elbow

Выбрано товаров: 39
