Запчасти Komatsu PC800LC-8E0 СТРЕЛА, СМАЗКА (№-) СТРЕЛА, 8MM УСИЛ. ТИП

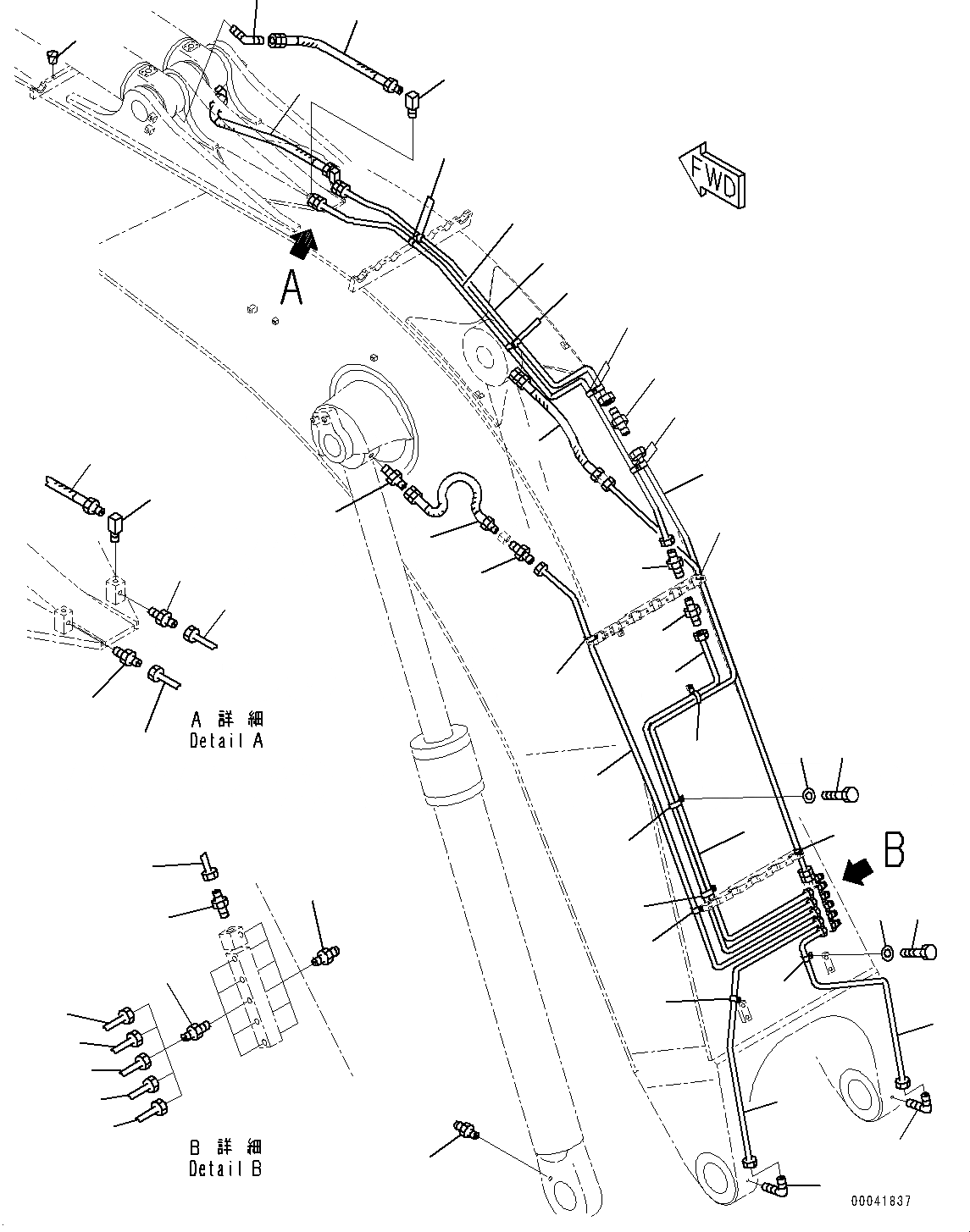

Схема запчастей Komatsu PC800LC-8E0 - СТРЕЛА, СМАЗКА (№-) СТРЕЛА, 8MM УСИЛ. ТИП
21
18
23
20
12
22
9
10
3
21
6
13
21
22
1
1
7
21
17
8
21
9
22
13
11
23
24
17
21
25
26
2
22
14
21
21
24
16
15
21
6
5
4
2
3
7
11
19
5
14
12
19
17
20
15

Артикул

Название

Примечание

Количество

1

07217-51013

Elbow

2

209-70-77110

Tube

3

209-70-77120

Tube

4

07020-00000

Fitting, Grease

5

07214-51013

Connector

6

209-70-77130

Tube

7

209-70-77140

Tube

8

07214-51013

Connector

9

198-79-19280

Hose

10

205-70-51390

Nipple

11

209-70-75231

Tube

12

209-70-77150

Tube

13

07214-51013

Connector

14

209-70-77160

Tube

15

209-70-77170

Tube

16

21N-70-35230

Nipple

17

198-79-19280

Hose

18

205-70-65780

Elbow

19

07214-51013

Connector

20

20G-68-12930

Elbow

21

04434-51010

Clip

22

04435-51010

Clip

23

01010-81020

Bolt

24

01643-31032

Washer

25

07020-00000

Fitting, Grease

26

07049-01012

Plug

Выбрано товаров: 26
