Запчасти Komatsu PC800-8R1 СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (/) (№7-) СТРЕЛА, 8MM

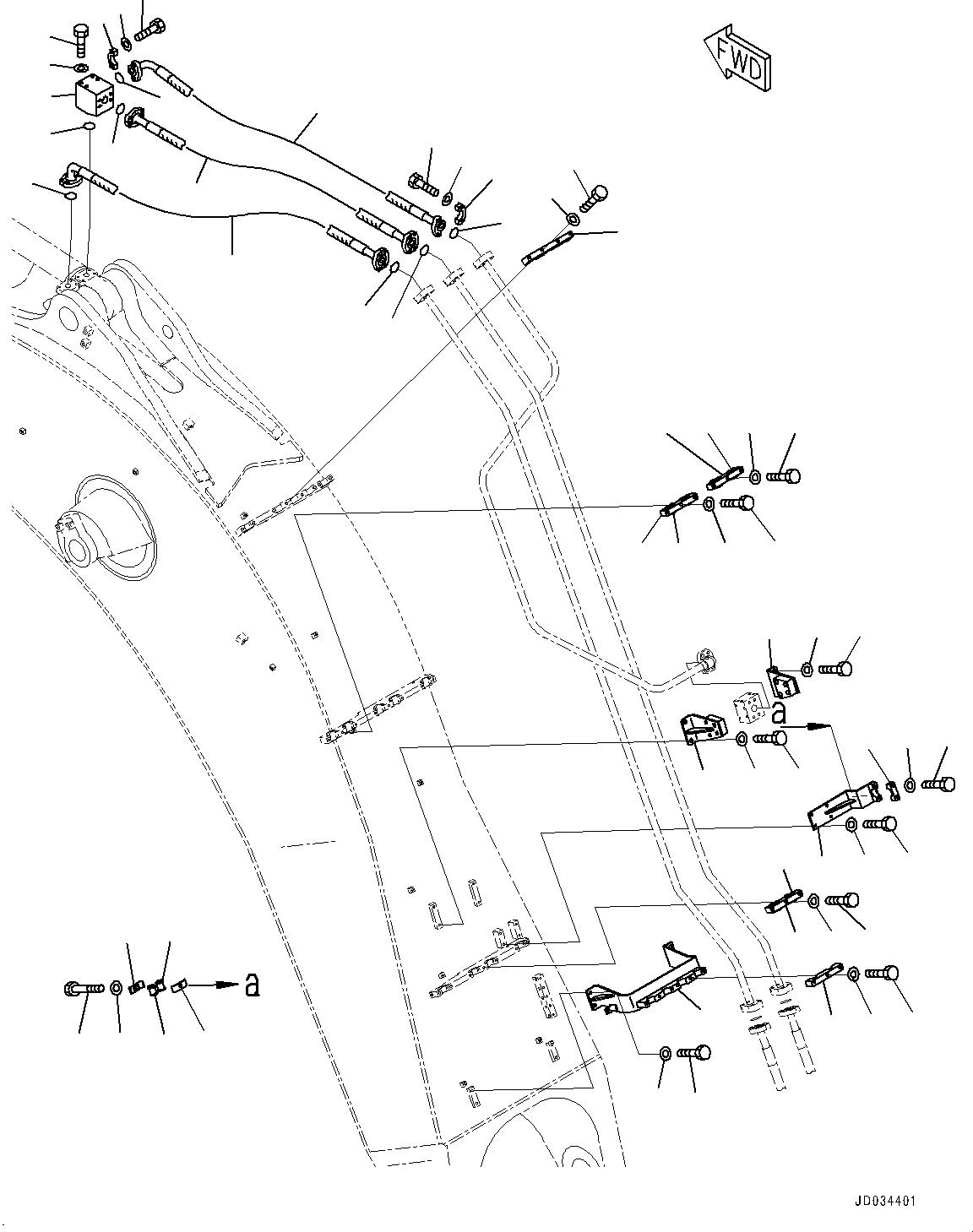

Схема запчастей Komatsu PC800-8R1 - СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (/) (№7-) СТРЕЛА, 8MM
4
4
6
7
5
9
10
8
14
12
13
42
41
39
37
38
36
33
4
40
15
35
34
18
17
16
4
2
4
5
7
4
6
12
13
14
11
11
22
23
24
24
22
23
21
20
19
25
26
27
3
1
28
28
29
31
32
30

Артикул

Название

Примечание

Количество

1

07098-01416

Hose, Flange Type

2

07098-01415

Hose, Flange Type

3

209-62-43250

Hose

4

07000-13048

O-ring

5

07371-51470

Flange, Split

6

01010-81455

Bolt

7

01643-31445

Washer, Flat

8

209-62-43190

Clamp

9

01010-81270

Bolt

10

01643-31232

Washer

11

209-62-78221

Clamp

12

209-62-58520

Seat

13

01010-81260

Bolt

14

01643-31232

Washer

15

209-62-43211

Block

16

01011-81470

Bolt

17

01643-31445

Washer, Flat

18

07000-13048

O-ring

19

209-62-42650

Bracket

20

01010-81230

Bolt

21

01643-31232

Washer

22

209-62-43180

Bracket

23

01010-81230

Bolt

24

175-54-34170

Washer

25

209-62-17490

Clamp

26

01010-81255

Bolt

27

01643-31232

Washer

28

07094-30315

Clamp

29

07095-00314

Cushion

30

07095-00317

Cushion

31

01010-81260

Bolt

32

01643-31232

Washer

33

209-62-73870

Bracket

34

01010-81230

Bolt

35

175-54-34170

Washer

36

209-62-58531

Clamp

37

01010-81270

Bolt

38

01643-31232

Washer

39

209-62-78221

Clamp

40

209-62-58520

Seat

41

01010-81260

Bolt

42

01643-31232

Washer

Выбрано товаров: 42
