Запчасти Komatsu PC78UU-8 КАПОТ, КАПОТ ЩИТКИ (№-) КАПОТ, С ЗАДН. VIEW МОНИТОРING СИСТЕМА, С DUSTЗАЩИТА NET

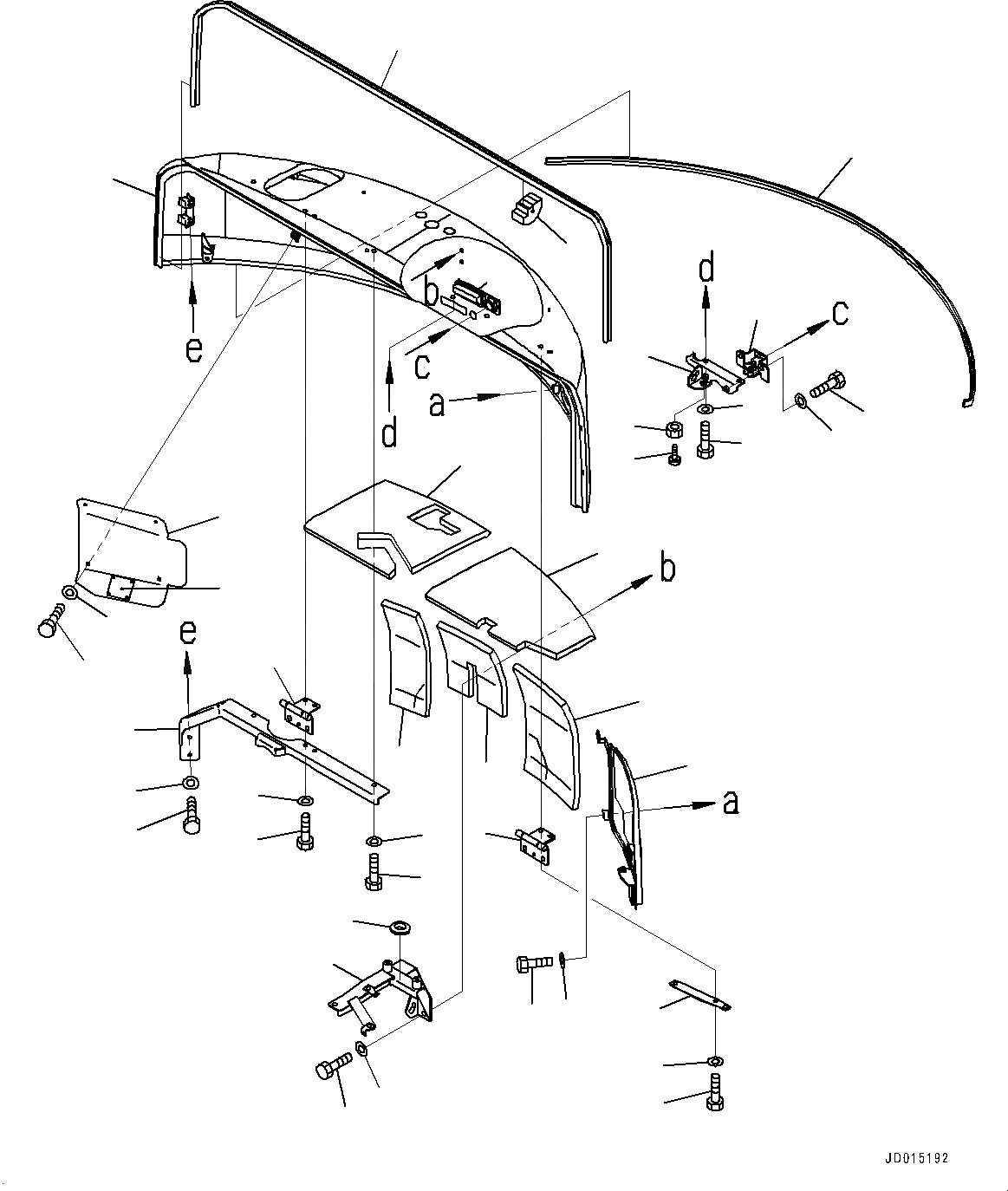

Схема запчастей Komatsu PC78UU-8 - КАПОТ, КАПОТ ЩИТКИ (№-) КАПОТ, С ЗАДН. VIEW МОНИТОРING СИСТЕМА, С DUSTЗАЩИТА NET
1
19
20
5
21
24
23
28
29
25
2
4
3
27
26
2
7
6
4
3
37
34
36
35
38
30
33
32
31
12
13
15
16
8
9
10
11
18
17
22
14

Артикул

Название

Примечание

Количество

1

21W-54-55211

Hood

2

22P-54-12770

Hinge

3

01010-81020

Bolt

4

01643-31032

Washer

5

22P-54-13220

Cover

6

01010-81020

Bolt

7

01643-31032

Washer

8

22P-54-11983

Bracket

9

01010-81020

Bolt

10

01643-31032

Washer

11

22P-54-11181

Lock Assembly

12

01010-81025

Bolt

13

01643-31032

Washer

14

22P-54-12830

Cover

15

20Y-54-11611

Stopper

16

01580-11008

Nut

17

22P-54-12440

Seal

18

22P-54-12450

Seal

19

22P-54-12251

Sheet

20

22P-54-12261

Sheet

21

22P-54-12271

Sheet

22

22P-54-12292

Sheet

22

21W-54-55290

Sheet

23

21W-54-55381

Sheet

24

21W-54-55390

Sheet

25

22P-54-12890

Frame

26

01010-81020

Bolt

27

01643-31032

Washer

28

01010-80820

Bolt

29

01643-30823

Washer

30

22P-54-12840

Cover

31

09817-A0753

Plate, Warning, High Temperature

32

01010-80820

Bolt

33

01643-30823

Washer

34

21W-54-55931

Frame

35

01010-81020

Bolt

36

01643-31032

Washer

37

21W-54-55890

Bracket

38

08037-03614

Grommet

Выбрано товаров: 39
