Запчасти Komatsu PC78UU-6 ТОПЛИВН. ЛИНИЯ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

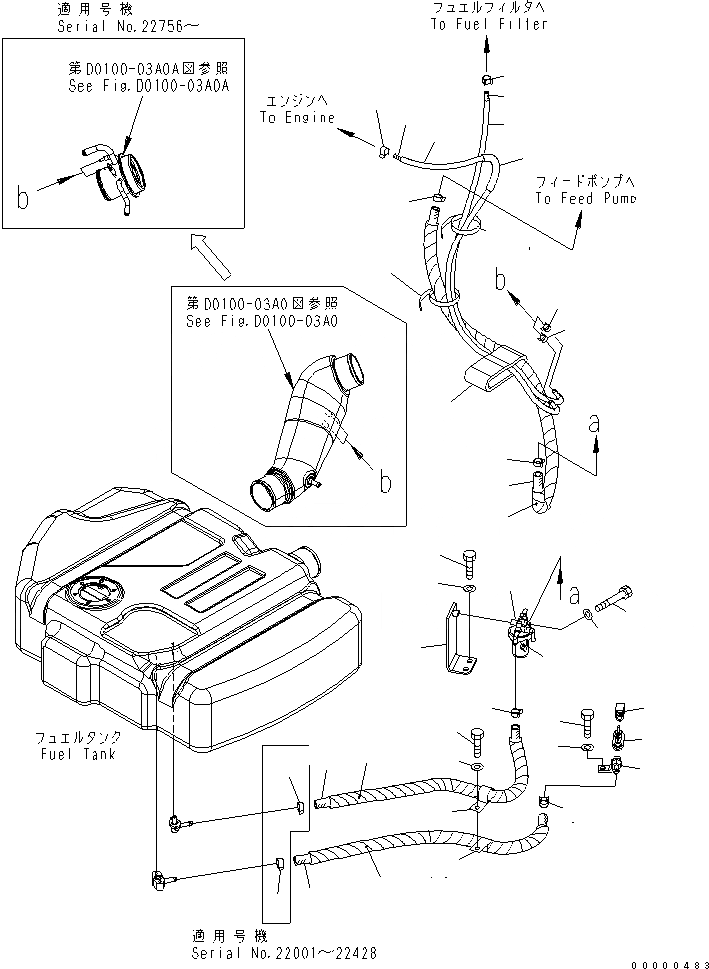

Схема запчастей Komatsu PC78UU-6 - ТОПЛИВН. ЛИНИЯ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
18
19
19A
19A
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34

Артикул

Название

Примечание

Количество

1

21W-04-41290

NIPPLE

2

07700-50455

VALVE

3

20U-04-41470

ELBOW

4

01643-31232

WASHER

5

01010-81230

BOLT

6

07288-01208

HOSE

7

08017-31907

CONDUIT

8

11Y-09-11150

CLIP

|8

11Y-09-11150

CLIP

9

04434-52312

CLIP

10

01643-31232

WASHER

11

01010-81225

BOLT

12

07288-01009

HOSE

13

08017-21908

CONDUIT

14

11Y-09-11140

CLIP

|14

11Y-09-11140

CLIP

15

04434-52312

CLIP

16

07288-01014

HOSE

17

08017-21913

CONDUIT

18

11Y-09-11140

CLIP

19

21W-04-41340

SHEET

19A

08034-20536

BAND

20

07288-00516

TUBE

21

08017-21015

CONDUIT

22

07285-00085

CLIP

23

07288-00518

HOSE

24

08017-21017

CONDUIT

25

07270-01510

TUBE

26

07285-00085

CLIP

27

07285-00095

CLIP

28

21W-04-41161

WATER SEPARATOR

29

21W-04-41480

FILTER

30

21W-04-41170

BRACKET

31

01010-81230

BOLT

32

01643-31232

WASHER

33

01010-80870

BOLT

34

01643-30823

WASHER

Выбрано товаров: 37
