Запчасти Komatsu PC78UU-6 СТРЕЛА (ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ

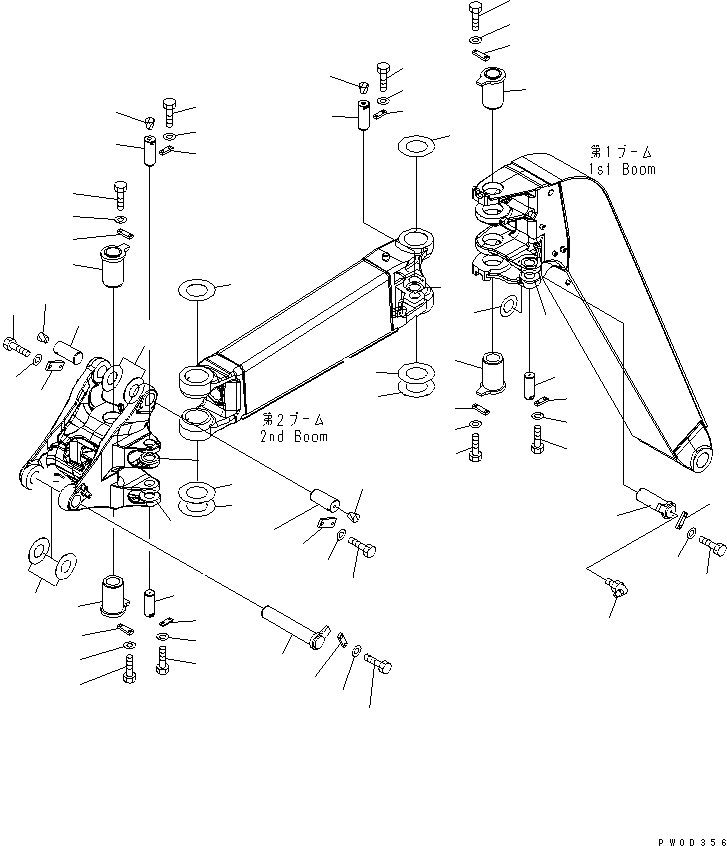

Схема запчастей Komatsu PC78UU-6 - СТРЕЛА (ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
6
6
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35

Артикул

Название

Примечание

Количество

1

20X-70-31230

SHAFT

2

21W-70-11310

PLATE

3

01010-81230

BOLT

4

01643-31232

WASHER

5

21W-70-21230

SHIM¤ 2.5MM

6

21W-70-21540

PIN

7

21W-70-11310

PLATE

8

21W-70-21660

PLATE

9

01010-81230

BOLT

10

01643-31232

WASHER

11

20S-70-81740

SPACER¤ 0.5MM

12

21W-70-41560

SPACER¤ 1.0MM

13

21W-70-21240

PIN

14

205-70-66580

PLATE

|14

21W-70-11310

PLATE

15

01010-81230

BOLT

16

01643-31232

WASHER

17

21Y-70-14710

SPACER¤ 1.0MM

18

07020-00900

FITTING,GREASE

19

21W-70-21261

PIN

20

20T-70-71591

PLATE

21

01010-81230

BOLT

22

01643-31232

WASHER

23

21W-70-21230

SHIM¤ 2.5MM

24

07049-01620

PLUG

25

21W-70-21371

PIN

26

04082-00212

LOCK

27

01010-81230

BOLT

28

01643-31232

WASHER

29

20T-70-81770

SHIM¤ 1.0MM

30

07049-01215

PLUG

31

21W-70-21430

PIN

32

04082-00212

LOCK

33

01010-81230

BOLT

34

01643-31232

WASHER

35

22C-70-31510

SPACER¤ 1.0MM

Выбрано товаров: 36
