Запчасти Komatsu PC75UU-3 АККУМУЛЯТОР ЭЛЕКТРИКА

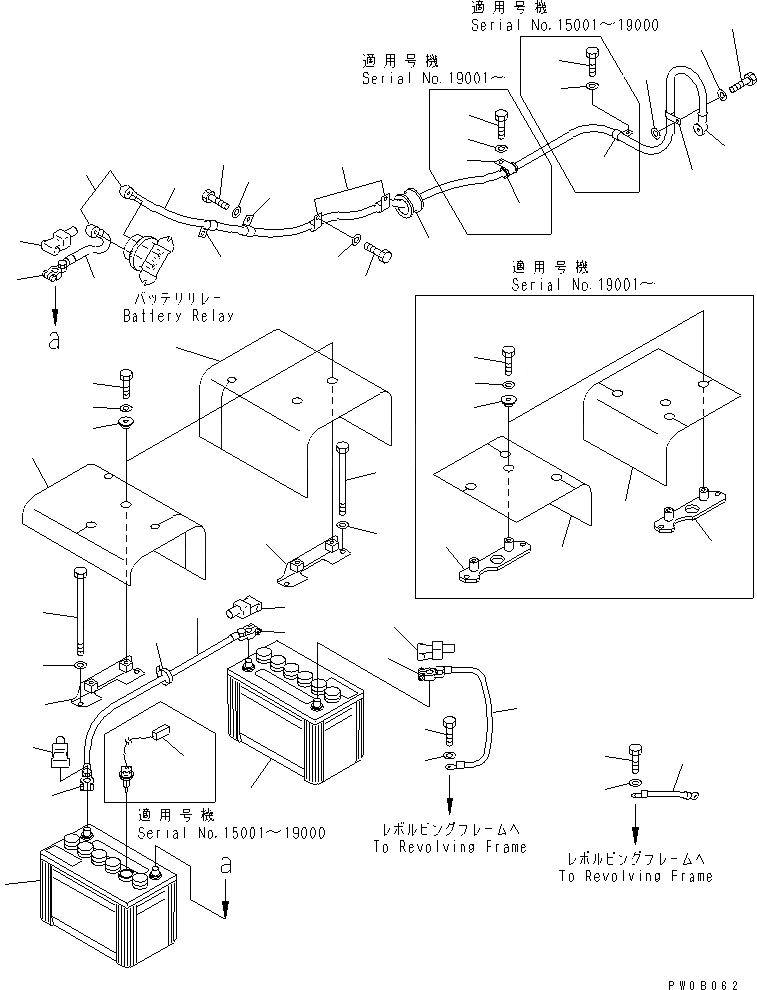

Схема запчастей Komatsu PC75UU-3 - АККУМУЛЯТОР ЭЛЕКТРИКА
1
1
2
2
3
3
4
4
4
4
5
6
7
7
8
9
10
11
12
13
14
15
15
15
16
17
17
17
17
17
18
18
18
19
20
21
21
21
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
35
36
37

Артикул

Название

Примечание

Количество

1

08000-02206

BATTERY (55D26R)

1

20U-06-21410

BATTERY (75D31R)

2

08000-00000

TERMINAL, (+)

3

08000-00001

TERMINAL, (-)

4

21W-06-31124

PLATE

4

21W-06-31122

PLATE

5

418-09-11120

BOLT

5

21W-06-21290

BOLT

6

01011-81085

BOLT

6

01011-81090

BOLT

7

01643-31032

WASHER

8

7861-92-4400

SENSOR

9

08028-CH060

CABLE

9

08028-CH050

CABLE

9

21W-06-31330

CABLE

10

08034-30521

BAND

11

08028-48035

CABLE

12

01010-81020

BOLT

13

01643-31032

WASHER

14

08038-22009

CAP

15

08038-42009

CAP

16

21W-06-31342

CABLE

16

21W-06-31340

CABLE

17

08036-01814

CLIP

17

08036-01814

CLIP

17

08036-01814

CLIP

18

01010-81020

BOLT

18

01010-81020

BOLT

19

01010-81030

BOLT

20

208-01-11270

WASHER

21

01643-31032

WASHER

21

01643-31032

WASHER

21

01643-31032

WASHER

22

08038-04030

CAP

23

201-06-61370

GROMMET

24

08028-48035

CABLE

24

08028-48025

CABLE

24

08028-48020

CABLE

25

01010-81020

BOLT

26

01643-31032

WASHER

27

08028-68025

CABLE

27

08028-68035

CABLE

27

08028-68025

CABLE

28

08038-04030

CAP

29

21W-06-31171

SHEET

29

21W-06-31170

SHEET

30

21W-06-31171

SHEET

30

21W-06-31180

SHEET

31

01010-81025

BOLT

32

01643-31032

WASHER

33

203-54-55660

COLLAR

34

08036-02514

CLIP

34

08036-03014

CLIP

35

07095-20418

CUSHION

35

07095-00314

CUSHION

36

01010-81020

BOLT

37

01643-31032

WASHER

Выбрано товаров: 57
