Запчасти Komatsu PC75UU-3 СТРЕЛА (ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ

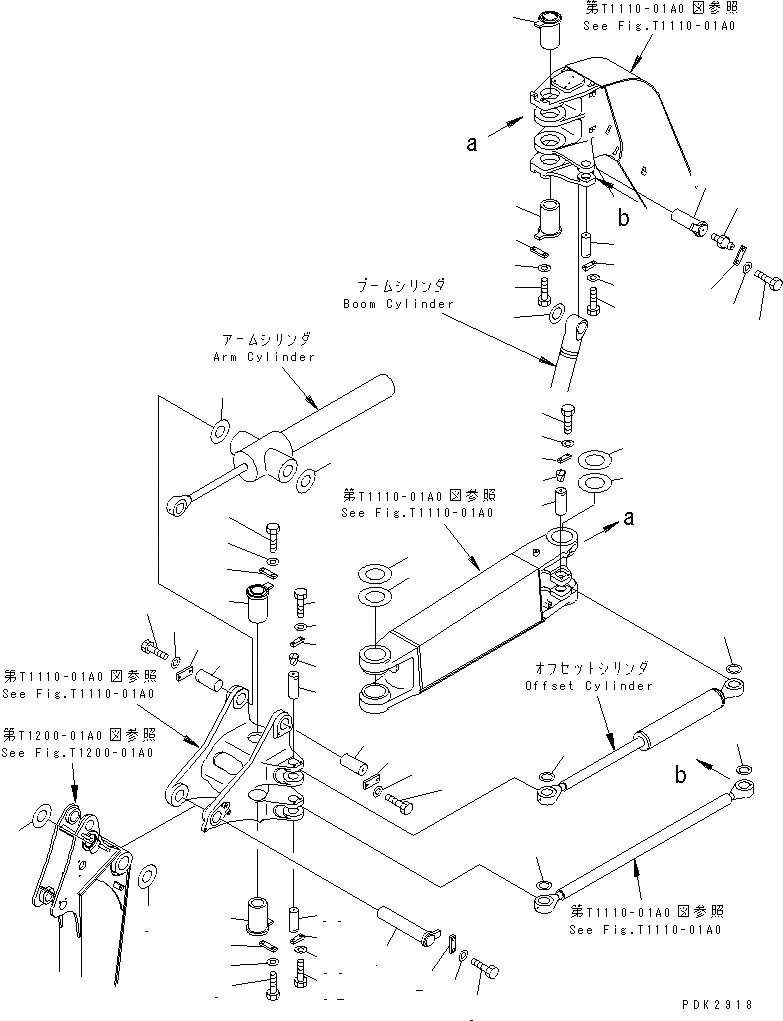

Схема запчастей Komatsu PC75UU-3 - СТРЕЛА (ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
5
6
6
6
6
7
7
8
9
9
9
10
10
10
11
11
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34

Артикул

Название

Примечание

Количество

1

20X-70-31230

SHAFT

2

21W-70-11310

PLATE

3

01010-81230

BOLT

4

01643-31232

WASHER

5

21W-70-21230

SHIM, 2.5MM

6

21W-70-21540

PIN

7

21W-70-11310

PLATE

8

21W-70-21660

PLATE

9

01010-81230

BOLT

10

01643-31232

WASHER

11

20S-70-81740

SPACER, 0.5MM

11

21W-70-11280

SPACER, 0.5MM

12

21W-70-11270

SPACER, 1.0MM

12

21W-70-11270

SPACER, 1.0MM

13

21W-70-21240

PIN

14

21W-70-11310

PLATE

15

01010-81230

BOLT

16

01643-31232

WASHER

17

21Y-70-14710

SPACER, 1.0MM

17

202-70-48460

SPACER, 1.0MM

18

07020-00000

FITTING,GREASE

19

21W-70-21261

PIN

20

20T-70-71591

PLATE

21

01010-81230

BOLT

22

01643-31232

WASHER

23

21W-70-21230

SHIM, 2.5MM

24

21W-70-21371

PIN

25

04082-00212

LOCK

26

01010-81230

BOLT

27

01643-31232

WASHER

28

421-46-11780

SHIM, 0.5MM

29

07049-01215

PLUG

30

21W-70-21430

PIN

31

04082-00212

LOCK

32

01010-81230

BOLT

33

01643-31232

WASHER

34

21X-70-11370

SPACER, 1.0MM

Выбрано товаров: 37
