Запчасти Komatsu PC75UU-3 ТОПЛИВН. БАК. (ТОПЛИВН. ЛИНИЯ) (/)(№9-999) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

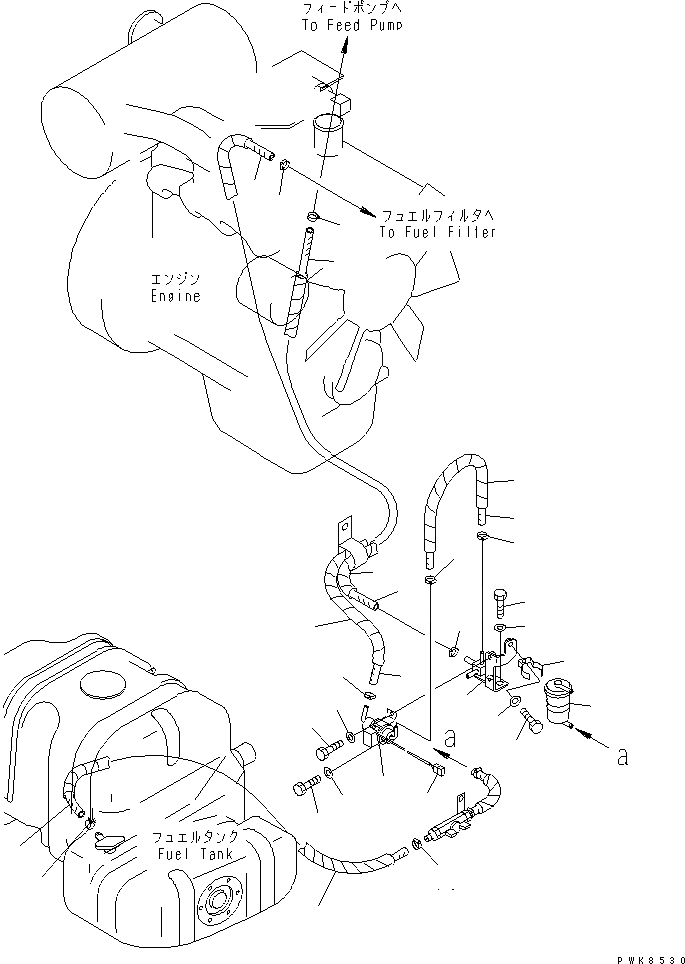

Схема запчастей Komatsu PC75UU-3 - ТОПЛИВН. БАК. (ТОПЛИВН. ЛИНИЯ) (/)(№9-999) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
3
4
5
5
5
6
7
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25

Артикул

Название

Примечание

Количество

1

07288-01009

HOSE

2

08017-21908

CONDUIT

3

07288-01011

HOSE

4

08017-21910

CONDUIT

5

07281-00197

CLAMP

6

07285-00150

CLIP

7

07288-00817

HOSE

8

08017-21516

CONDUIT

9

07285-00125

CLIP

10

21W-04-31166

TEE

11

01010-81230

BOLT

12

01643-31232

WASHER

13

07288-00803

HOSE

14

08017-21502

CONDUIT

15

07285-00125

CLIP

|16

21W-04-38240

PUMP ASS'Y

16

08055-00282

CONNECTOR

17

6206-71-5491

PUMP ASS'Y

18

01010-80616

BOLT

19

01643-30623

WASHER

20

01010-80816

BOLT

21

01643-30823

WASHER

22

600-311-7410

CARTRIDGE

23

10S-04-21220

CLAMP

24

01010-80816

BOLT

25

01643-30823

WASHER

Выбрано товаров: 26
