Запчасти Komatsu PC75UU-3 ПЕРЕДН. КРЫШКА(БАК COVER) (/)(№9-) ЧАСТИ КОРПУСА

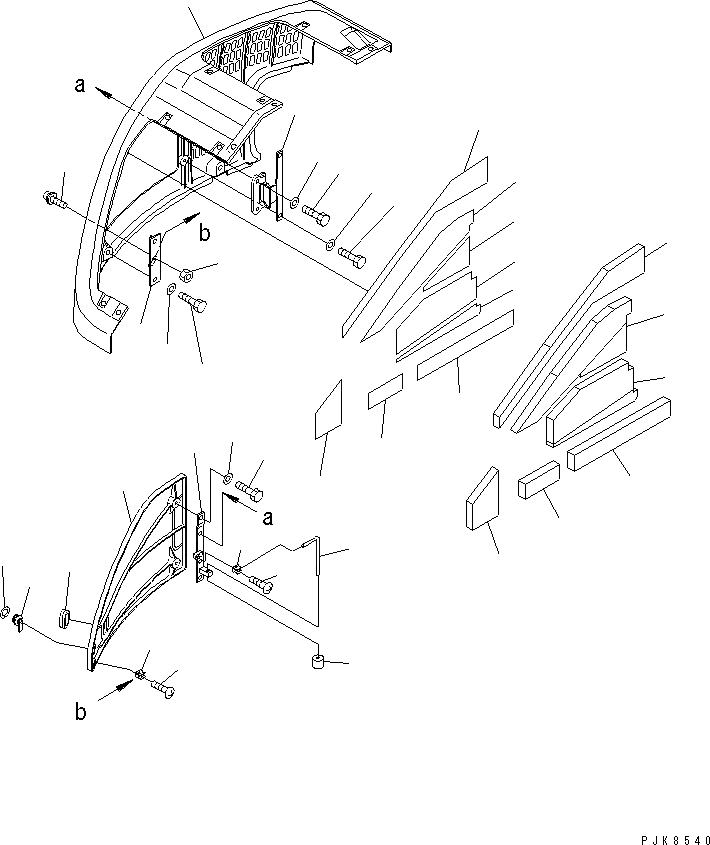

Схема запчастей Komatsu PC75UU-3 - ПЕРЕДН. КРЫШКА(БАК COVER) (/)(№9-) ЧАСТИ КОРПУСА
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

|1

21W-54-32501

COVER ASS'Y

|1

21W-54-32500

COVER ASS'Y

1

COVER

2

21W-54-32560

COVER

3

21W-54-32520

HINGE

4

21W-54-32530

BRACKET

5

01010-81025

BOLT

6

01643-31032

WASHER

7

01010-81225

BOLT

8

01643-31232

WASHER

9

21W-54-32540

BAR

10

22B-54-12330

CUSHION

11

20R-54-11460

SPRING

12

01023-10510

SCREW

13

205-60-71220

LOCK ASS'Y

14

21W-54-32580

PLATE

15

21W-54-32570

GROMMET

16

21W-54-32550

BRACKET

17

01010-81025

BOLT

18

01643-31032

WASHER

19

09311-41237

BUMPER

20

01580-11210

NUT

21

20R-54-11460

SPRING

22

01023-10510

SCREW

23

21W-54-32610

SHEET

24

21W-54-32620

SHEET

25

21W-54-32630

SHEET

26

21W-54-32640

SHEET

27

21W-54-32650

SHEET

28

21W-54-32660

SHEET

29

21W-54-32671

SHEET

|29

21W-54-32670

SHEET

30

21W-54-32681

SHEET

|30

21W-54-32680

SHEET

31

21W-54-32691

SHEET

|31

21W-54-32690

SHEET

32

21W-54-32711

SHEET

|32

21W-54-32710

SHEET

33

21W-54-32721

SHEET

|33

21W-54-32720

SHEET

34

21W-54-32731

SHEET

|34

21W-54-32730

SHEET

35

21W-54-32741

SHEET

|35

21W-54-32740

SHEET

36

21W-54-32751

SHEET

|36

21W-54-32750

SHEET

Выбрано товаров: 46
