Запчасти Komatsu PC75UU-2E СТРЕЛА (ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ

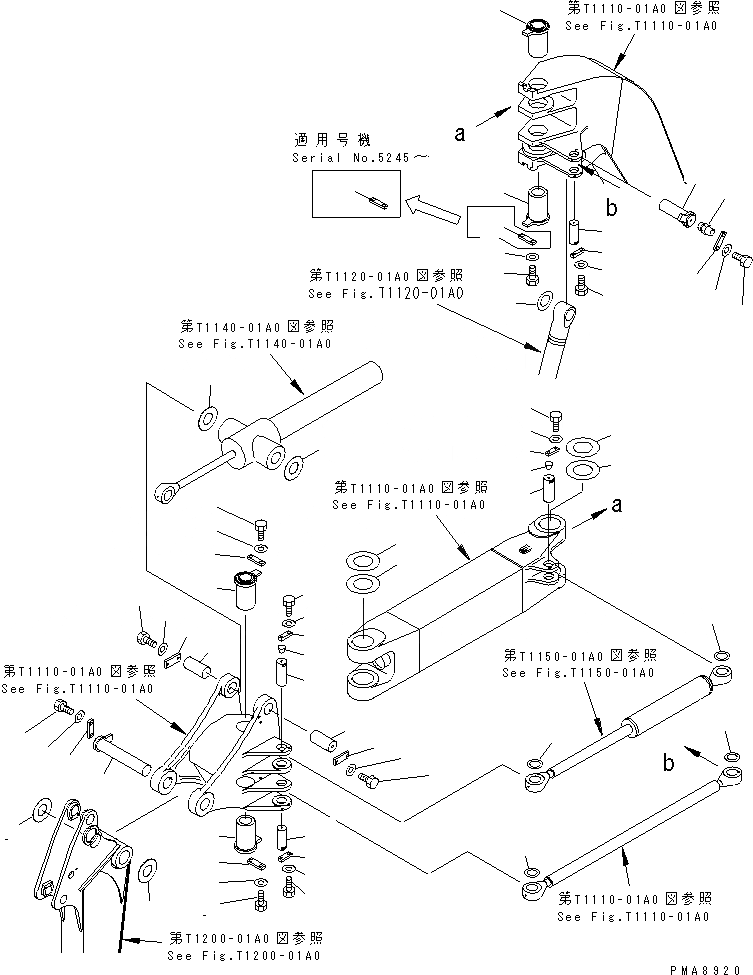

Схема запчастей Komatsu PC75UU-2E - СТРЕЛА (ПАЛЕЦ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
5
6
6
6
6
7
7
7
7A
8
8
8
9
9
9
10
10
11
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33

Артикул

Название

Примечание

Количество

1

20X-70-31230

SHAFT

2

21W-70-11310

PLATE

3

01010-51230

BOLT

4

01643-31232

WASHER

5

21W-70-21230

SHIM¤ 2.5MM

6

21W-70-21540

PIN

7

21W-70-11310

PLATE

|7

21W-70-11310

PLATE

7A

21W-70-21660

PLATE

8

01010-51230

BOLT

9

01643-31232

WASHER

10

21W-70-11280

SPACER¤ 0.5MM

11

21W-70-11270

SPACER¤ 1.0MM

12

21W-70-21240

PIN

13

21W-70-11310

PLATE

14

01010-51230

BOLT

15

01643-31232

WASHER

16

202-70-48460

SPACER¤ 1.0MM

17

07020-00000

FITTING,GREASE

18

21W-70-21261

PIN

19

20T-70-71591

PLATE

20

01010-51230

BOLT

21

01643-31232

WASHER

22

21W-70-21230

SHIM¤ 2.5MM

23

21W-70-21371

PIN

24

04082-00212

LOCK

25

01010-51230

BOLT

26

01643-31232

WASHER

27

421-46-11780

SHIM¤ 0.5MM

28

07049-01215

PLUG

29

21W-70-21430

PIN

30

04082-00212

LOCK

31

01010-51230

BOLT

32

01643-31232

WASHER

33

21X-70-11370

SPACER¤ 1.0MM

Выбрано товаров: 35
