Запчасти Komatsu PC75US-3 P.P.C. ОСНОВН. ЛИНИЯ (/) (MONO СТРЕЛА) (MULTIPLE PATTERN УПРАВЛ-Е) ГИДРАВЛИКА

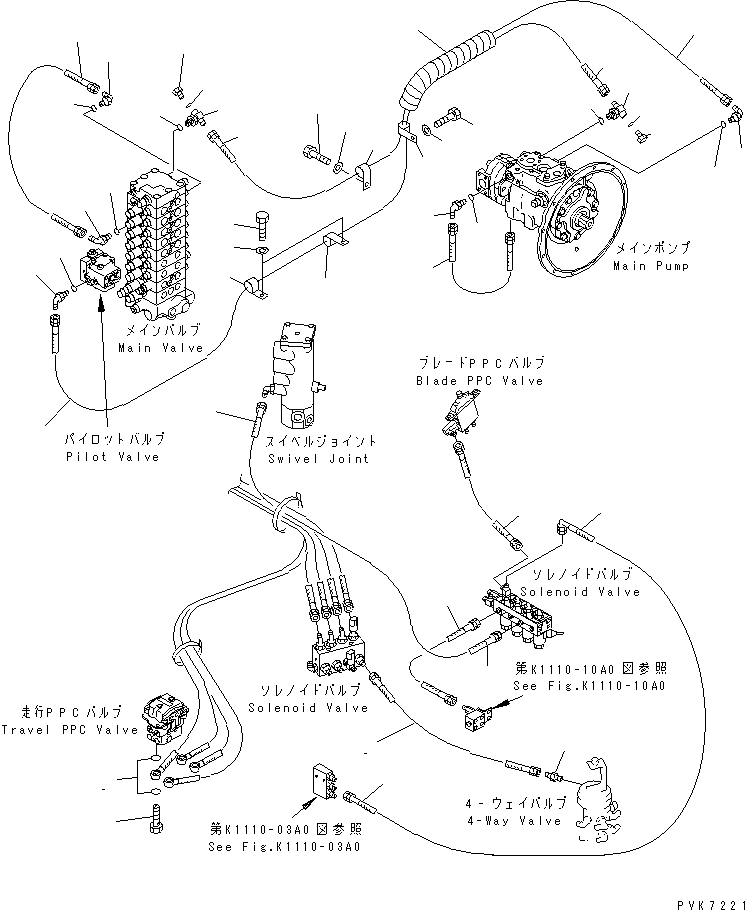

Схема запчастей Komatsu PC75US-3 - P.P.C. ОСНОВН. ЛИНИЯ (/) (MONO СТРЕЛА) (MULTIPLE PATTERN УПРАВЛ-Е) ГИДРАВЛИКА
1
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
17
17
17
18
18
18
19
20
21
22
22
22
23
24
24
24
25
25
25
26
26
27
27
28

Артикул

Название

Примечание

Количество

1

201-62-74550

HOSE¤ 800MM,YELLOW-YELLOW

2

20T-62-81460

HOSE¤ 600MM,RED-YELLOW

3

21W-62-32880

HOSE¤ 700MM,RED-YELLOW

4

20U-62-23650

HOSE¤ 400MM,BLACK-BLUE

5

21W-62-32520

HOSE¤ 300MM,GREEN

6

20U-62-22180

NIPPLE

7

203-62-32440

COVER

8

20Y-62-16170

BOLT

9

07000-12015

O-RING

10

21W-62-31430

HOSE¤ 1700MM

|11

21W-62-31901

TEE ASS'Y

11

21W-62-31872

TEE

12

07040-11007

PLUG

13

07002-11023

O-RING

14

07002-11423

O-RING

15

21W-62-31430

HOSE¤ 1700MM

16

21W-62-31420

HOSE¤ 650MM

17

07002-11423

O-RING

18

07235-10210

ELBOW

|19

21W-62-31901

TEE ASS'Y

19

21W-62-31872

TEE

20

07040-11007

PLUG

21

07002-11023

O-RING

22

04434-52712

CLIP

23

04434-51412

CLIP

24

01010-81020

BOLT

25

01643-31032

WASHER

26

07235-10210

ELBOW

27

07002-11423

O-RING

28

21W-62-32390

HOSE¤ 450MM

29

08034-30521

BAND,(NOT SHOWN)

Выбрано товаров: 31
