Запчасти Komatsu PC75UD-3 ОСНОВН. КЛАПАН (/8)(№9-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

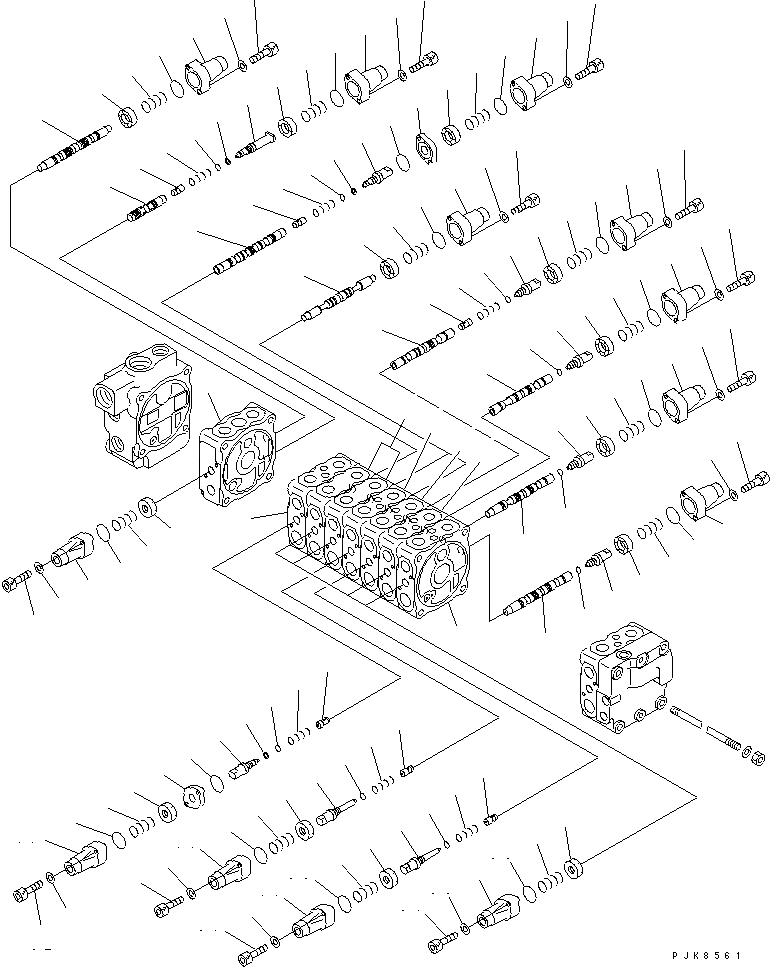

Схема запчастей Komatsu PC75UD-3 - ОСНОВН. КЛАПАН (/8)(№9-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
41
41
41
41
41
41
41
41
41
42
42
42
42
42
42
42
43
44
44
45
45
46
47
48
48
48
48
48
48
48
48
48
48
48
48
49
49
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
51
51
51
51
51
51
51
51
51
51
51
52
52
53
53
53
53
53
53
53
53
53
53
53
53
53

Артикул

Название

Примечание

Количество

|1

723-29-15500

VALVE ASS'Y

|1

723-28-04700

BODY GROUP

1

BLOCK

2

BLOCK

3

BLOCK

4

BLOCK

5

BLOCK

6

BLOCK

7

BLOCK

8

SPOOL

9

SPOOL

10

PLUG

11

VALVE

12

SPRING

13

O-RING

14

RING,BACK-UP

15

SPOOL

16

SPOOL

17

PLUG

18

PLUG

19

VALVE

20

VALVE

21

SPRING

22

O-RING

23

SPOOL

24

PLUG

25

PLUG

26

VALVE

27

SPRING

28

O-RING

29

SPOOL

30

PLUG

31

O-RING

32

SPOOL

33

PLUG

34

O-RING

35

SPOOL

36

VALVE

37

SPRING

38

PLUG

39

O-RING

40

RING,BACK-UP

41

723-26-15110

CASE

42

709-26-11450

SPRING

43

723-26-14370

SPRING

44

723-26-14210

SPRING

45

723-26-14360

SPRING

46

723-26-14310

SPRING

47

723-26-15620

RETAINER

48

723-26-15120

RETAINER

49

723-26-15570

PLATE

50

575-41-17420

O-RING

51

01252-60630

BOLT

52

01252-60640

BOLT

53

01641-20608

WASHER

Выбрано товаров: 55
