Запчасти Komatsu PC75UD-3 ОХЛАЖД-Е (ТРУБЫ И КРЕПЛЕНИЕ)(№-9) СИСТЕМА ОХЛАЖДЕНИЯ

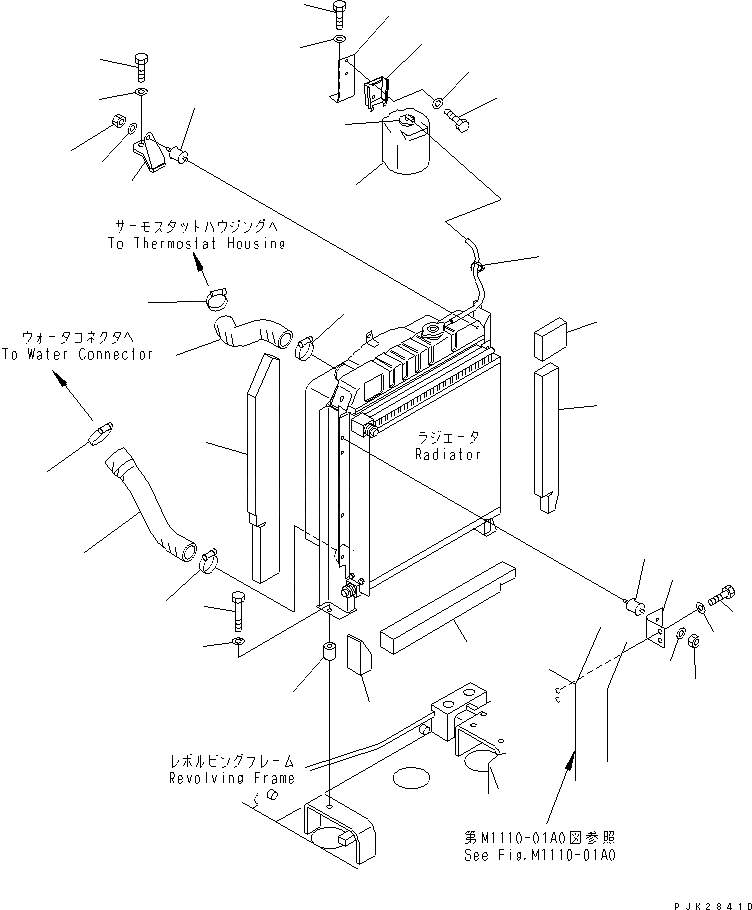

Схема запчастей Komatsu PC75UD-3 - ОХЛАЖД-Е (ТРУБЫ И КРЕПЛЕНИЕ)(№-9) СИСТЕМА ОХЛАЖДЕНИЯ
1
2
3
4
4
4
5
6
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15A
16
17
18
19
20
21
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

1

201-03-72190

HOSE

2

201-03-72210

HOSE

3

07289-00070

CLAMP

4

07289-00055

CLAMP

5

195-43-41530

COLLAR

6

01010-81060

BOLT

7

01643-31032

WASHER

8

20R-03-11190

CUSHION

9

01580-10806

NUT

10

01643-30823

WASHER

11

21W-03-31210

BRACKET

12

21W-03-31220

BRACKET

13

01010-81020

BOLT

14

01643-31032

WASHER

15

21W-03-31420

TANK ASS'Y

15A

417-03-21350

CAP

16

362-03-14120

BRACKET

17

01010-80616

BOLT

18

01643-30623

WASHER

19

21W-03-31230

BRACKET

20

01010-81016

BOLT

21

01643-31032

WASHER

22

08034-30521

BAND

23

21W-03-31240

SHEET

24

21W-03-31250

SHEET

25

21W-03-31260

SHEET

26

21W-03-31270

SHEET

27

21W-03-31280

SHEET

Выбрано товаров: 28
