Запчасти Komatsu PC75R-2 USA УПРАВЛЯЮЩ. КЛАПАН (/7) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

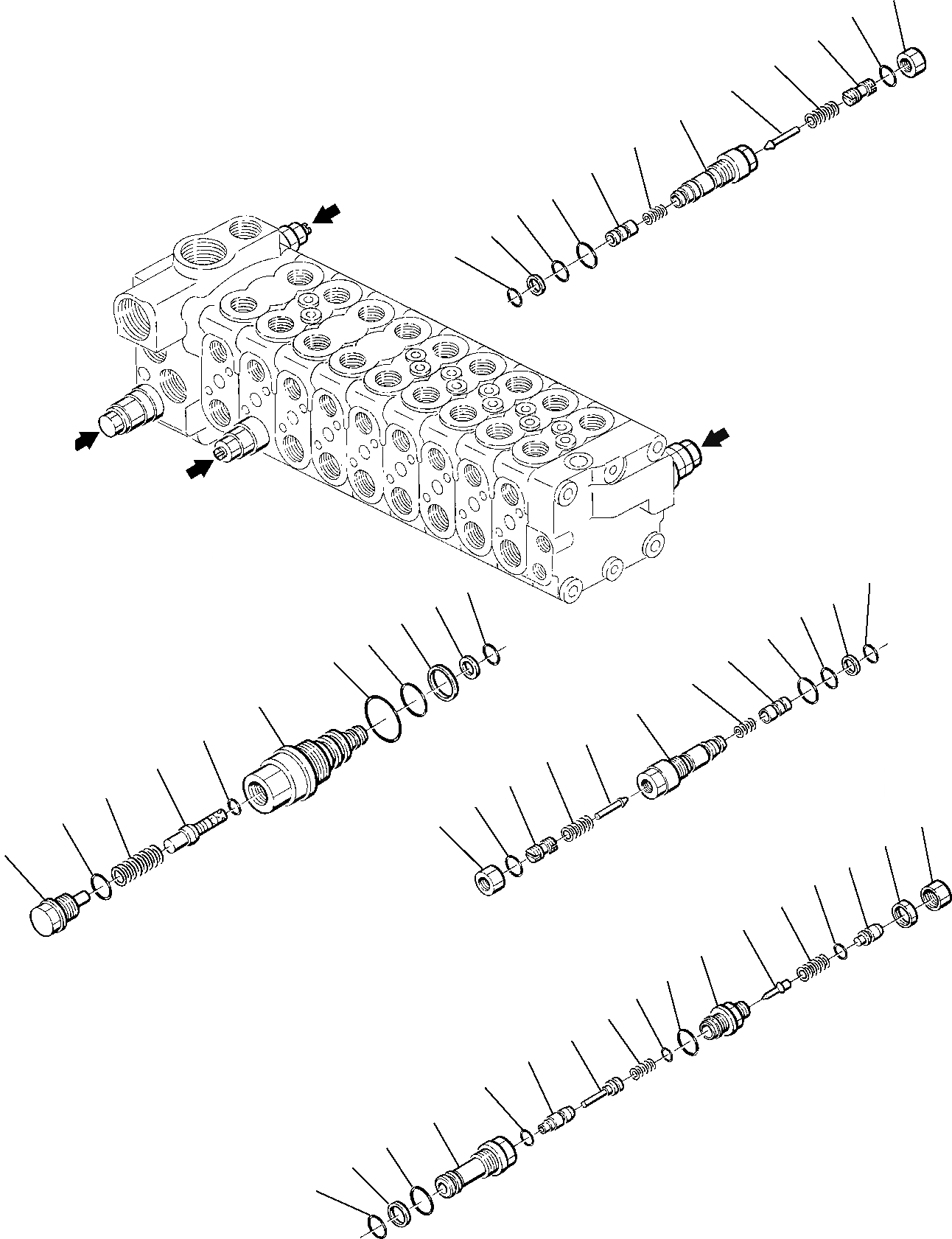

Схема запчастей Komatsu PC75R-2 USA - УПРАВЛЯЮЩ. КЛАПАН (/7) УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
19
b
23
d
a
16
c
c
15
d
a
b
14
12
17
13
18
22
21
20
32
10
33
11
34
9
30
8
25
7
29
1
24
5
26
27
2
28
3
35
6
31
43
42
4
41
48
52
40
37
47
50
51
39
38
49
36
46
45
44

Артикул

Название

Примечание

Количество

\0

723-29-11202

CONTROL VALVE, ASSY.

\0

723-20-70100

VALVE, ASSY.

1

SLEEVE

2

VALVE

3

SPRING

4

PLUG

5

RING

6

O-RING

7

07002-12434

O-RING

8

07000-12016

O-RING

9

07001-02016

RING, WEAR

10

07000-11009

O-RING

11

07001-01009

RING, WEAR

\11

723-20-61700

RELIEF VALVE, ASSY.

12

SLEEVE

13

VALVE

14

VALVE

15

SPRING

16

SCREW

17

SPRING

18

RING

19

NUT

20

700-22-11410

O-RING

21

700-80-64220

RING, WEAR

22

07002-12434

O-RING

23

O-RING

\23

723-20-61800

RELIEF VALVE, ASSY.

24

SLEEVE

25

VALVE

26

VALVE

27

SPRING

28

SCREW

29

SPRING

30

RING

31

NUT

32

700-22-11410

O-RING

33

700-80-64220

RING, WEAR

34

07002-02434

O-RING

35

O-RING

\35

723-20-61900

SAFETY VALVE, ASSY.

36

SLEEVE

37

PLUG

38

VALVE

39

PISTON

40

VALVE

41

SPACER

42

NUT

43

NUT

44

700-22-11410

O-RING

45

700-80-64220

RING, WEAR

46

07002-02434

O-RING

47

O-RING

48

O-RING

49

GASKET

50

GASKET

51

SPRING

52

SPRING

Выбрано товаров: 57
