Запчасти Komatsu PC750SE-7K СЕРВИСНЫЙ КЛАПАН ТРУБЫ ( ATT) ГИДРАВЛИКА

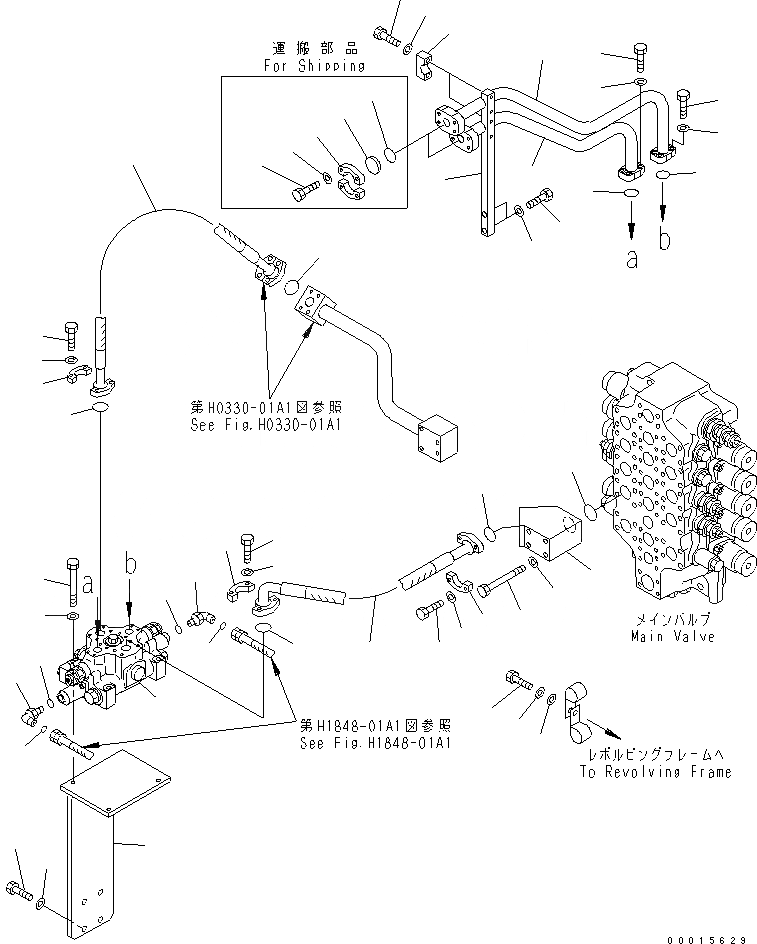

Схема запчастей Komatsu PC750SE-7K - СЕРВИСНЫЙ КЛАПАН ТРУБЫ ( ATT) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
47
48

Артикул

Название

Примечание

Количество

1

209-62-76750

BLOCK

2

21T-09-11510

O-RING

3

01011-81460

BOLT

4

01643-31445

WASHER

5

07371-51260

FLANGE

6

01010-81245

BOLT

7

01643-31232

WASHER

8

07098-01210

HOSE

9

07000-13038

O-RING

10

700-91-71000

VALVE ASS'Y,(SEE FIG.Y1661-01A0)

11

01010-81280

BOLT

12

01643-31232

WASHER

13

07371-51260

FLANGE

14

01010-81245

BOLT

15

01643-31232

WASHER

16

209-64-14470

TUBE

17

07000-13035

O-RING

18

07372-21040

BOLT

19

01643-51032

WASHER

20

209-64-14480

TUBE

21

07000-13035

O-RING

22

07372-21040

BOLT

23

01643-51032

WASHER

24

209-64-14390

BRACKET

25

01010-81250

BOLT

26

01643-31232

WASHER

27

209-62-58750

CLAMP

28

01010-81260

BOLT

29

01643-31232

WASHER

30

209-64-14170

BRACKET

31

01010-81640

BOLT

32

01643-31645

WASHER

33

07371-31255

FLANGE

34

07372-21035

BOLT

35

01643-51032

WASHER

36

07298-01209

HOSE

37

07000-13038

O-RING

38

02782-10315

ELBOW

39

07002-12034

O-RING

40

02896-11009

O-RING

41

20Y-54-12670

WASHER

42

01010-81230

BOLT

43

01643-31232

WASHER

44

07378-11210

HEAD,(FOR SHIPPING)

45

07000-13038

O-RING,(FOR SHIPPING)

46

07371-51260

FLANGE,(FOR SHIPPING)

47

01010-81245

BOLT,(FOR SHIPPING)

48

01643-31232

WASHER,(FOR SHIPPING)

Выбрано товаров: 48
