Запчасти Komatsu PC750SE-7-M1 ТОПЛИВНАЯ ЛИНИЯ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

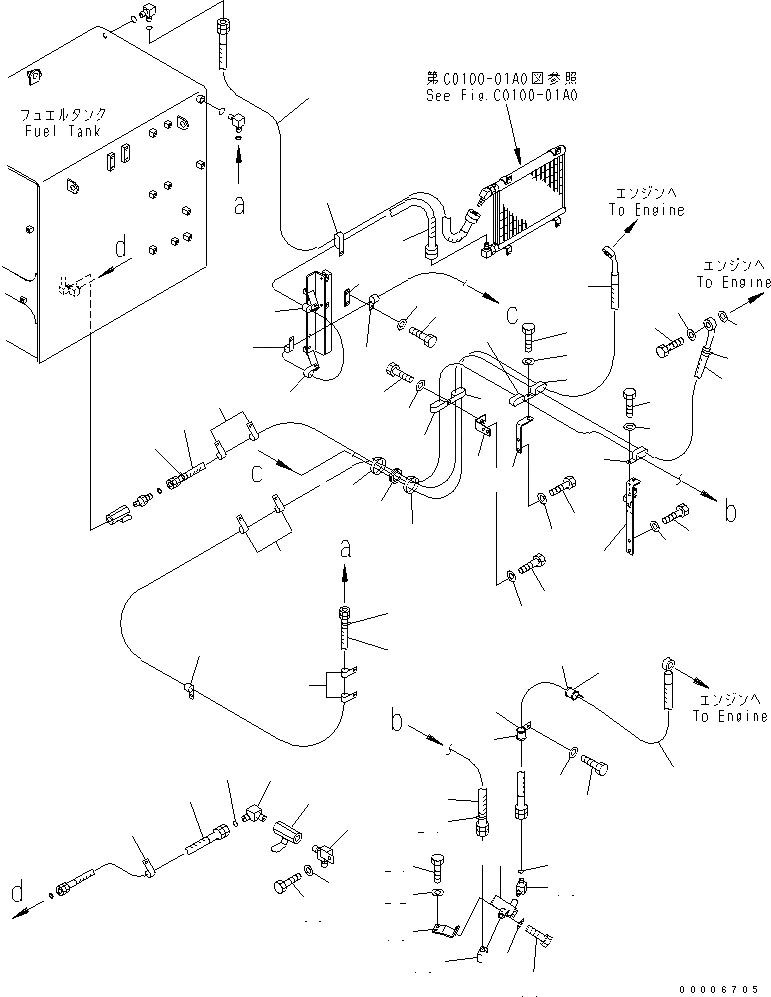

Схема запчастей Komatsu PC750SE-7-M1 - ТОПЛИВНАЯ ЛИНИЯ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
7
7
7
8
8
9
9
9
10
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
16
17
18
19
19
20
21
22
23
23
24
24
25
26
26
27
27
28
29
29
30
30
31
32
33
33
34
35
36
37
38
39
40

Артикул

Название

Примечание

Количество

1

209-04-71150

BRACKET

2

196-61-31490

BRACKET

3

209-04-77140

PLATE

4

209-06-77230

BRACKET

5

01010-81225

BOLT

6

01643-31232

WASHER

7

04434-51512

CLIP

8

04434-51912

CLIP

9

04435-51512

CLIP

10

04435-51912

CLIP

11

04434-52712

CLIP

12

07095-30418

CUSHION

13

01010-81225

BOLT

14

01643-31232

WASHER

15

209-04-77121

BRACKET

16

07058-20000

FILTER ASS'Y

17

01010-80830

BOLT

18

01643-30823

WASHER

19

21N-64-36520

ELBOW

20

02896-11012

O-RING

21

01010-81225

BOLT

22

01643-31232

WASHER

23

02762-00426

HOSE

24

20Y-62-22790

BAND¤ RED

25

209-04-77650

HOSE

26

209-04-77670

HOSE

27

20Y-62-22810

BAND¤ YELLOW

28

07206-31014

BOLT

29

07005-01412

GASKET

30

209-04-77660

HOSE

31

209-04-77630

HOSE

32

08037-05016

GROMMET

33

08034-20536

BAND

34

07700-40460

VALVE

35

209-04-51140

ELBOW

36

01010-81230

BOLT

37

01643-31232

WASHER

38

21N-64-36520

ELBOW

39

02896-11012

O-RING

40

02762-004A8

HOSE

Выбрано товаров: 40
