Запчасти Komatsu PC750SE-6K-01 РУКОЯТЬ (.M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ

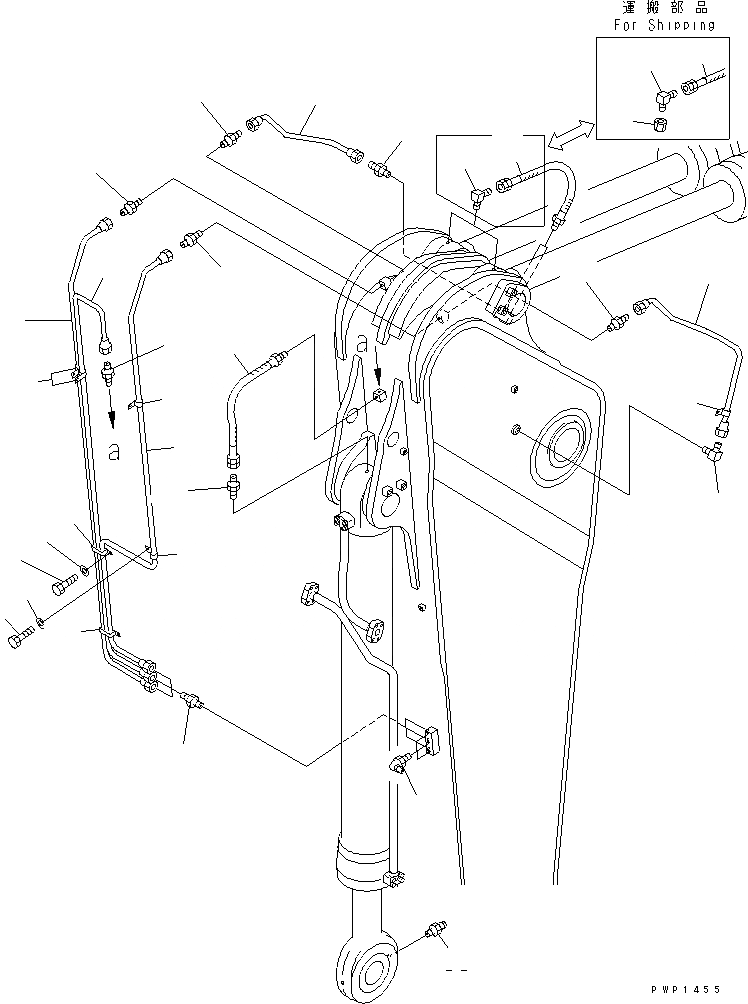

Схема запчастей Komatsu PC750SE-6K-01 - РУКОЯТЬ (.M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
7
7
7
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
19
19
19
20
21
22
23

Артикул

Название

Примечание

Количество

1

07020-00900

FITTING,GREASE

2

07214-51013

CONNECTOR

3

209-70-75351

TUBE

4

209-70-75311

TUBE

5

07217-51013

ELBOW

6

209-70-75371

TUBE

7

07214-51013

CONNECTOR

8

209-70-75281

TUBE

9

07214-51013

CONNECTOR

10

421-70-13132

HOSE

11

205-70-51380

ELBOW

12

209-70-75361

TUBE

13

07214-51013

CONNECTOR

14

209-72-16120

HOSE

15

205-70-51390

NIPPLE

16

203-06-53730

CLIP

17

01010-81020

BOLT

18

01643-31032

WASHER

19

04434-51010

CLIP

20

01010-81020

BOLT

21

01643-31032

WASHER

22

07020-00000

FITTING,GREASE

23

209-98-51110

PLUG

Выбрано товаров: 23
