Запчасти Komatsu PC750SE-6K-01 PPC ЛИНИЯ СОЕД-Е (СОЕД-Е)(№K-K999) ГИДРАВЛИКА

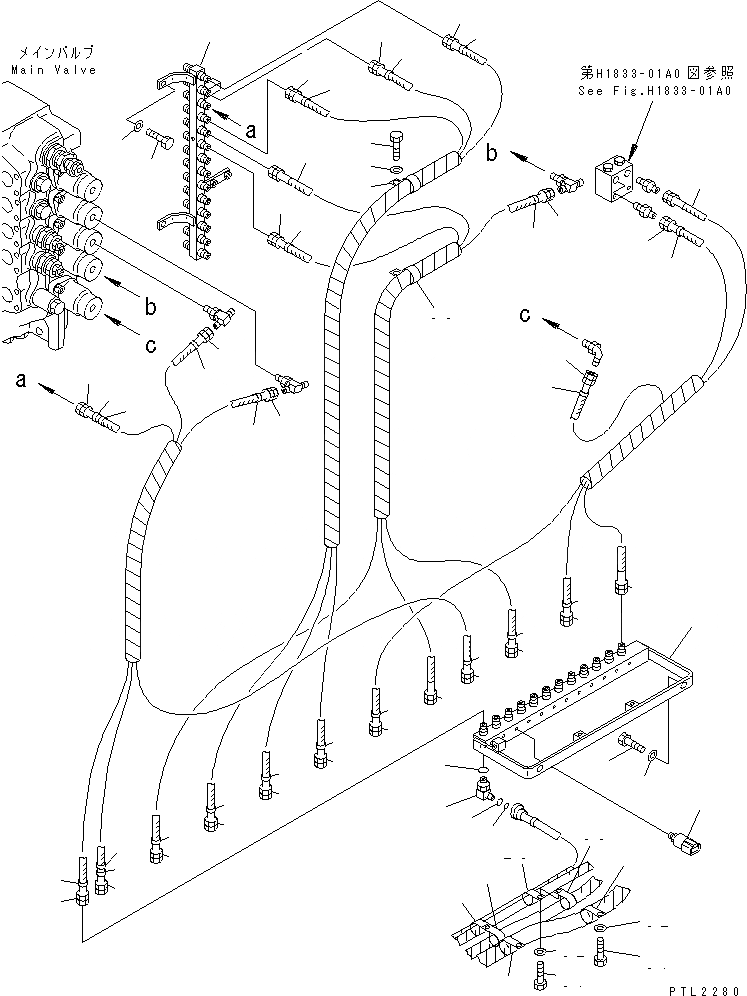

Схема запчастей Komatsu PC750SE-6K-01 - PPC ЛИНИЯ СОЕД-Е (СОЕД-Е)(№K-K999) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
16
16
16
16
17
17
18
18
19
19
20
20
20
20
20
20
21
21
22
22
23
23
23
23
24
24
25
26
27
28
29
29
29
29
30
30
30
30
31
31
32
32
32
33

Артикул

Название

Примечание

Количество

1

209-62-77512

JOINT

2

01010-81230

BOLT

3

01643-31232

WASHER

4

209-62-79130

ELBOW

5

201-60-11390

O-RING

6

20Y-62-19560

O-RING

7

07002-01423

O-RING

8

20Y-62-22790

BAND¤ RED

9

20Y-62-22810

BAND¤ YELLOW

10

20Y-62-22830

BAND¤ WHITE

11

20Y-62-22860

BAND¤ BROWN

12

20Y-62-23510

HOSE¤ 1200MM

13

203-62-62790

HOSE¤ 1300MM

14

20Y-62-22790

BAND¤ RED

15

20Y-62-22840

BAND¤ BLACK

16

207-62-K2420

HOSE

17

20Y-62-22820

BAND¤ BLUE

18

20Y-62-22830

BAND¤ WHITE

19

20Y-62-22850

BAND¤ GREEN

20

207-62-K2420

HOSE

21

20Y-62-22790

BAND¤ RED

22

20Y-62-22820

BAND¤ BLUE

23

20Y-62-23510

HOSE¤ 1200MM

24

201-62-72370

HOSE

25

209-62-77682

JOINT

26

01010-81230

BOLT

27

01643-31232

WASHER

28

01010-81225

BOLT

29

20Y-62-15951

CLIP

30

113-899-7950

CLIP

31

01010-81230

BOLT

32

01643-31232

WASHER

33

20Y-06-21710

SWITCH

Выбрано товаров: 33
