Запчасти Komatsu PC750SE-6 ОСНОВН. КОНСТРУКЦИЯ (РАБОЧАЯ ЛИНИЯ PPC) (ШЛАНГИ¤ ПРАВ.)(№-8) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

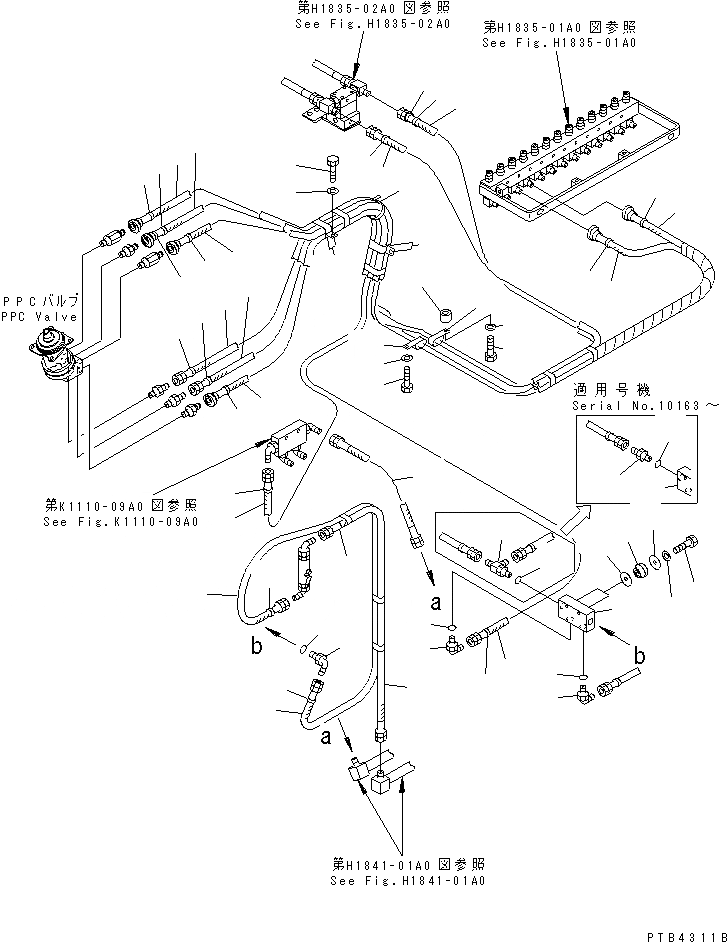

Схема запчастей Komatsu PC750SE-6 - ОСНОВН. КОНСТРУКЦИЯ (РАБОЧАЯ ЛИНИЯ PPC) (ШЛАНГИ¤ ПРАВ.)(№-8) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1A
1A
2
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
17A
17A
18
19
20
20
21
21
22
22
23
24
24
25
25
26
26
27
28
29
29
30
30
31
32
32
33
34

Артикул

Название

Примечание

Количество

1

08034-00536

BAND

1A

207-62-62880

HOSE, 1600MM

2

209-62-77360

HOSE, 1000MM

3

209-62-78580

HOSE, 2300MM

4

209-62-78590

HOSE, 2400MM

5

209-62-78610

HOSE, 3200MM

6

20Y-62-22790

BAND, RED

7

20Y-62-22820

BAND, BLUE

8

20Y-62-22830

BAND, WHITE

9

20Y-62-22840

BAND, BLACK

10

20Y-62-22860

BAND, BROWN

11

04435-51510

CLIP

12

195-33-11220

SPACER

13

01010-51040

BOLT

14

01643-31032

WASHER

15

04435-51510

CLIP

16

01010-51016

BOLT

17

01643-31032

WASHER

17A

203-62-58480

CLIP

18

01010-50825

BOLT

19

01643-30823

WASHER

20

20Y-62-22790

BAND, RED

21

209-62-77260

HOSE, 1300MM

22

209-62-78720

HOSE, 650MM

23

22X-61-12350

HOSE

24

209-62-77181

BLOCK

25

07230-20315

UNION

25

209-62-57210

TEE

26

07002-02034

O-RING

27

07235-10422

ELBOW

28

07002-02034

O-RING

29

07235-10315

ELBOW

30

07002-02034

O-RING

31

195-03-41380

CUSHION

32

178-60-12250

COLLAR

33

01010-51050

BOLT

34

01643-31032

WASHER

Выбрано товаров: 37
