Запчасти Komatsu PC750LC-7K PPC ЛИНИЯ СОЕД-Е (СОЕД-Е) ( ATT) ГИДРАВЛИКА

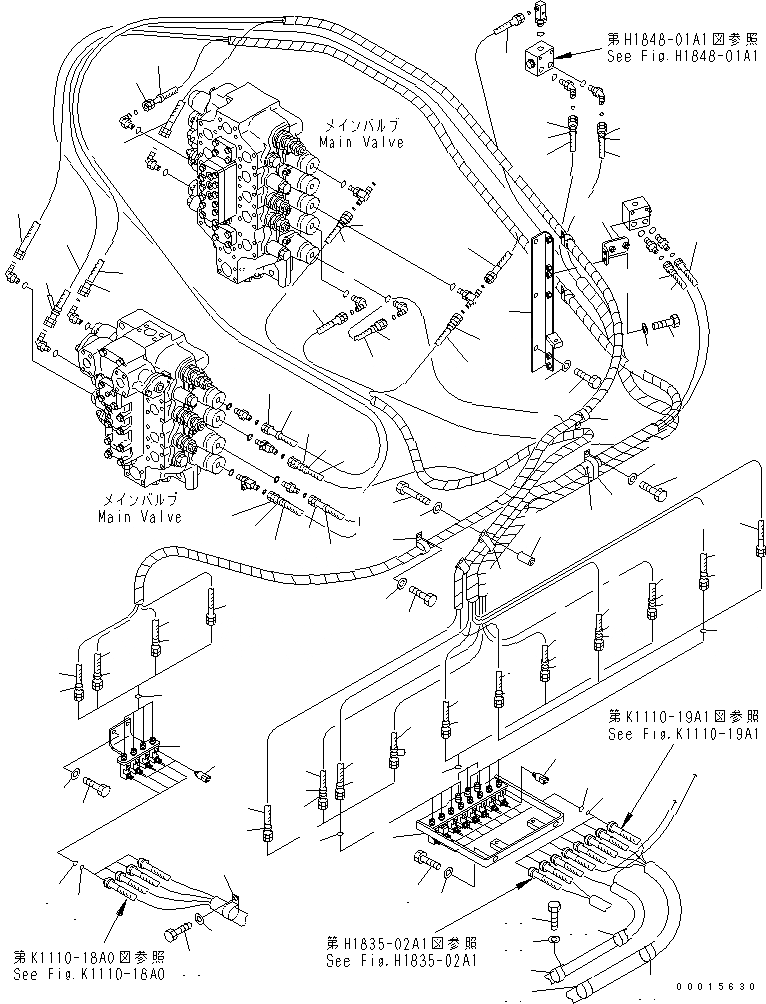

Схема запчастей Komatsu PC750LC-7K - PPC ЛИНИЯ СОЕД-Е (СОЕД-Е) ( ATT) ГИДРАВЛИКА
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
27
27
28
28
29
29
30
30
30
30
31
31
32
32
33
33
34
34
35
35
36
36
36
36
37
37
38
38
39
39
40
40
40
40
40
40
40
40
41
42
43
44
45
46
47
47
48
49
50
50
51
51
52
53
54
55
56
56
57
57
57
58
58
59
59
60
61

Артикул

Название

Примечание

Количество

1

209-64-17470

JOINT

2

201-60-11390

O-RING

3

20Y-62-19560

O-RING

4

02896-11009

O-RING

5

01010-81230

BOLT

6

175-54-34170

WASHER

7

209-64-16560

JOINT

8

201-60-11390

O-RING

9

20Y-62-19560

O-RING

10

02896-11009

O-RING

11

01010-81230

BOLT

12

01643-31232

WASHER

13

02760-00313

HOSE

14

02760-00314

HOSE

15

20Y-62-22810

BAND¤ YELLOW

16

20Y-62-22860

BAND¤ BROWN

17

02760-00320

HOSE

18

02760-00328

HOSE

19

02760-00331

HOSE

20

02760-00336

HOSE

21

20Y-62-22790

BAND¤ RED

22

20Y-62-22820

BAND¤ BLUE

23

20Y-62-22850

BAND¤ GREEN

24

02760-00308

HOSE

25

02760-00316

HOSE

26

02760-00317

HOSE

27

02760-00323

HOSE

28

02760-00325

HOSE

29

20Y-62-22820

BAND¤ BLUE

30

20Y-62-22830

BAND¤ WHITE

31

20Y-62-22840

BAND¤ BLACK

32

20Y-62-22850

BAND¤ GREEN

33

02760-00326

HOSE

34

02760-00327

HOSE

35

02760-00336

HOSE

36

02760-00343

HOSE

37

20Y-62-22790

BAND¤ RED

38

20Y-62-22810

BAND¤ YELLOW

39

20Y-62-22860

BAND¤ BROWN

40

20Y-62-22830

BAND¤ WHITE

41

209-64-16822

BRACKET

42

01010-81230

BOLT

43

175-54-34170

WASHER

44

209-64-16920

BRACKET

45

01010-81235

BOLT

46

01643-31232

WASHER

47

20Y-62-15951

CLIP

48

21T-06-12650

CLIP

49

205-62-55780

COVER

50

01010-81230

BOLT

51

01643-31232

WASHER

52

21T-06-12650

CLIP

53

01010-81250

BOLT

54

01643-31232

WASHER

55

195-33-11220

SPACER

56

21T-06-11950

CLIP

57

20Y-62-15951

CLIP

58

01010-81230

BOLT

59

01643-31232

WASHER

60

206-06-61130

SWITCH

61

20Y-06-21710

SWITCH

Выбрано товаров: 61
