Запчасти Komatsu PC750LC-7K ЦИЛИНДР РУКОЯТИ¤ ЛЕВ. (С СТОПОРН. КЛАПАН) РАБОЧЕЕ ОБОРУДОВАНИЕ

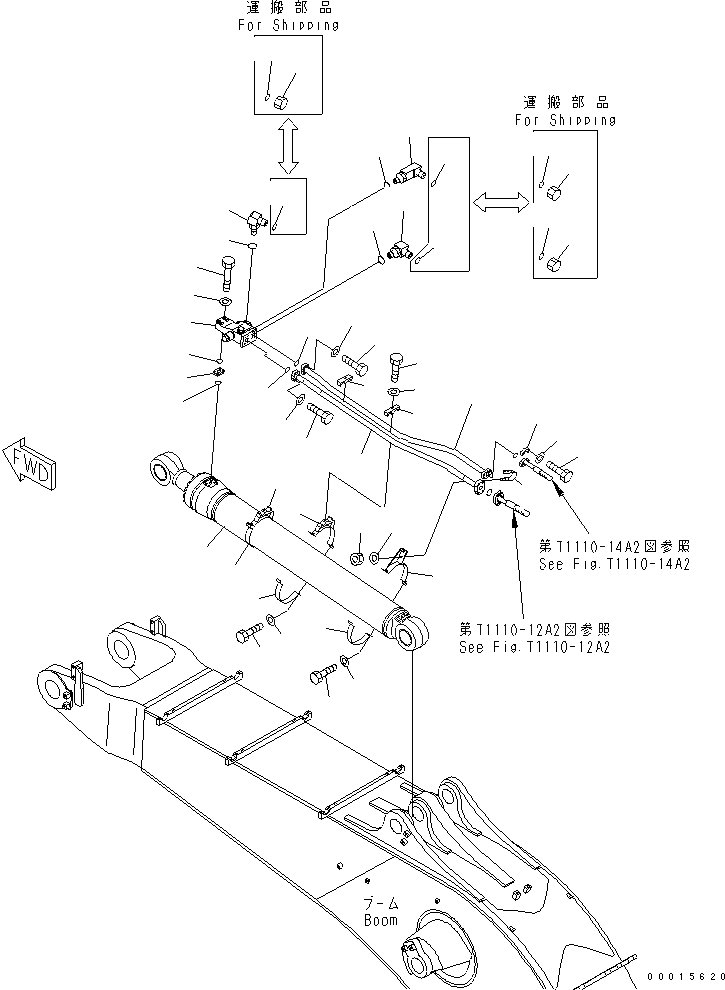

Схема запчастей Komatsu PC750LC-7K - ЦИЛИНДР РУКОЯТИ¤ ЛЕВ. (С СТОПОРН. КЛАПАН) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
39
39

Артикул

Название

Примечание

Количество

1

707-01-0Y041

CYLINDER ASS'Y,(SEE FIG.Y1620-11A0)

2

209-62-76970

BRACKET

3

707-88-95800

BAND

4

01010-81240

BOLT

5

01643-31232

WASHER

6

209-62-11750

CLAMP

7

01010-81245

BOLT

8

01643-31232

WASHER

9

209-63-63391

BRACKET

10

707-88-95800

BAND

11

01010-81240

BOLT

12

01643-31232

WASHER

13

07283-23442

CLIP

14

01599-01011

NUT

15

01643-31032

WASHER

16

209-60-78331

VALVE ASS'Y

17

207-62-61960

FLANGE

18

07000-13035

O-RING

19

01010-81080

BOLT

20

01643-31032

WASHER

21

209-64-17390

ELBOW

22

07000-12011

O-RING

23

02896-11009

O-RING

24

21N-64-36460

ELBOW

25

07000-12011

O-RING

26

02896-11009

O-RING

27

209-64-13340

TUBE

28

07000-13035

O-RING

29

01010-81040

BOLT

30

01643-51032

WASHER

31

209-64-13370

TUBE

32

07000-13035

O-RING

33

01010-81040

BOLT

34

01643-51032

WASHER

35

07371-31049

FLANGE

36

07372-21035

BOLT

37

01643-51032

WASHER

38

02789-10315

PLUG,(FOR SHIPPING)

39

02896-11009

O-RING,(FOR SHIPPING)

Выбрано товаров: 39
