Запчасти Komatsu PC750LC-6 СТРЕЛА (8.M) (ЦИЛИНДР РУКОЯТИТРУБЫ) (ДЛЯ ЭКСКАВАТ.)(№-8) РАБОЧЕЕ ОБОРУДОВАНИЕ

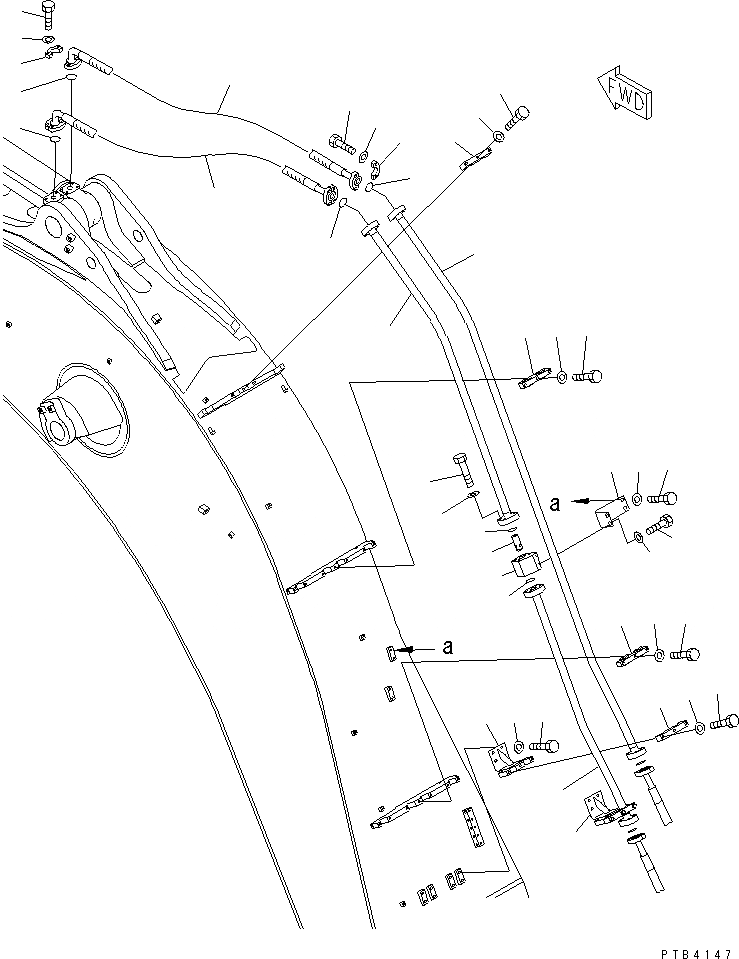

Схема запчастей Komatsu PC750LC-6 - СТРЕЛА (8.M) (ЦИЛИНДР РУКОЯТИТРУБЫ) (ДЛЯ ЭКСКАВАТ.)(№-8) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
5
6
6
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

1

209-62-78540

TUBE

2

209-62-78551

TUBE

3

01011-81450

BOLT

4

01643-31445

WASHER

5

07098-01416

HOSE

6

07000-13048

O-RING

7

07371-51470

FLANGE

8

01010-81455

BOLT

9

01643-31445

WASHER

10

209-62-58531

CLAMP

11

01010-81270

BOLT

12

01643-31232

WASHER

13

209-62-78221

CLAMP

14

01010-81260

BOLT

15

01643-31232

WASHER

16

209-62-78191

TUBE

17

209-62-58290

BRACKET

18

01010-81230

BOLT

19

175-54-34170

WASHER

|$22

209-60-71600

VALVE ASS'Y

20

BODY

21

209-60-71610

POPPET

22

07000-13048

O-RING

23

209-62-78380

BRACKET

24

01010-81230

BOLT

25

175-54-34170

WASHER

26

209-62-58531

CLAMP

27

01010-81270

BOLT

28

01643-31232

WASHER

29

209-62-78221

CLAMP

30

01010-81260

BOLT

31

01643-31232

WASHER

Выбрано товаров: 32
