Запчасти Komatsu PC750LC-6 ОХЛАЖД-Е (РАДИАТОР И КОЖУХ)(№8-999) СИСТЕМА ОХЛАЖДЕНИЯ

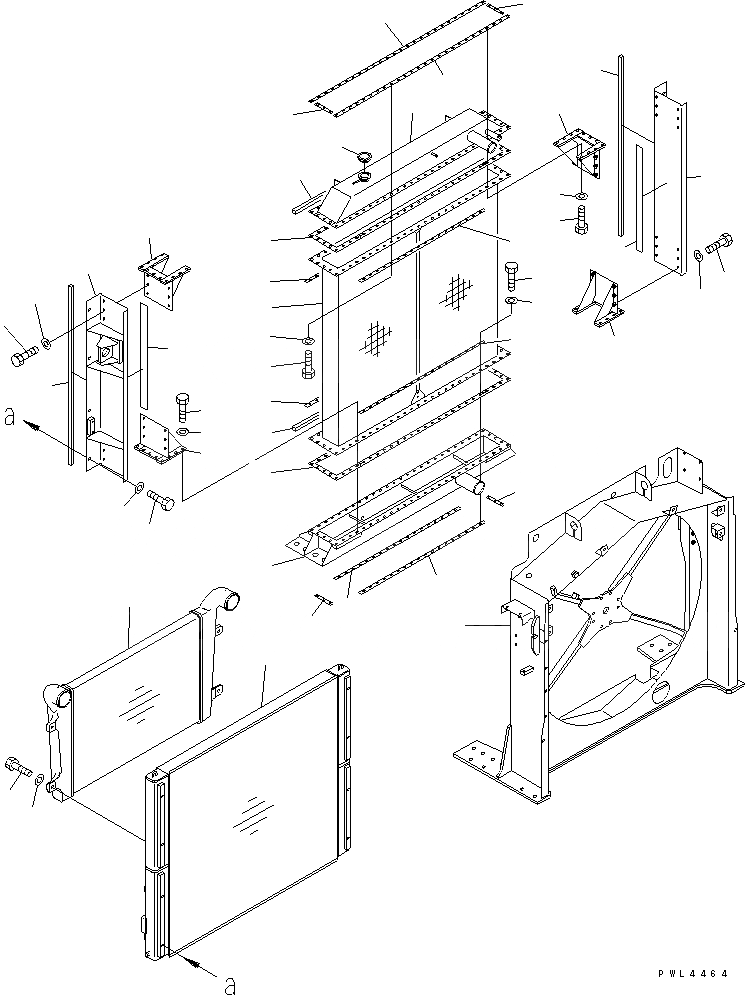

Схема запчастей Komatsu PC750LC-6 - ОХЛАЖД-Е (РАДИАТОР И КОЖУХ)(№8-999) СИСТЕМА ОХЛАЖДЕНИЯ
1
2
3
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
14
14
15
16
17
17
18
18
19
19
19
19
20
20
21
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

|$4

209-03-71101

RADIATOR ASS'Y

1

209-03-71121

TANK

2

209-03-71170

CAP

3

209-03-71110

CORE

4

209-03-71131

TANK

5

209-03-71220

PLATE

6

209-03-71231

PLATE

7

209-03-71240

PLATE

8

209-03-71790

PLATE

9

209-03-71260

GASKET

10

01010-81030

BOLT

11

01602-21030

WASHER

12

209-03-71161

BRACKET

13

01010-81235

BOLT

14

01602-21236

WASHER

15

209-03-71141

SUPPORT

16

209-03-71151

SUPPORT

17

01010-81235

BOLT

18

01643-31232

WASHER

19

209-03-71270

SHEET

20

209-03-71280

SHEET

21

209-03-71210

OIL COOLER

22

01010-81225

BOLT

23

01643-31232

WASHER

24

6212-62-4100

AFTERCOOLER ASS'Y

25

01010-81240

BOLT

26

01643-31232

WASHER

27

209-03-71412

SHROUD

Выбрано товаров: 28
