Запчасти Komatsu PC750-7 РАБОЧЕЕ ОБОРУДОВАНИЕ (ЦИЛИНДР КОВША) (ШЛАНГИ) (ДЛЯ ПОГРУЗ.) (СОЕДИНИТЕЛЬН. ЗВЕНО LESS) РАБОЧЕЕ ОБОРУДОВАНИЕ

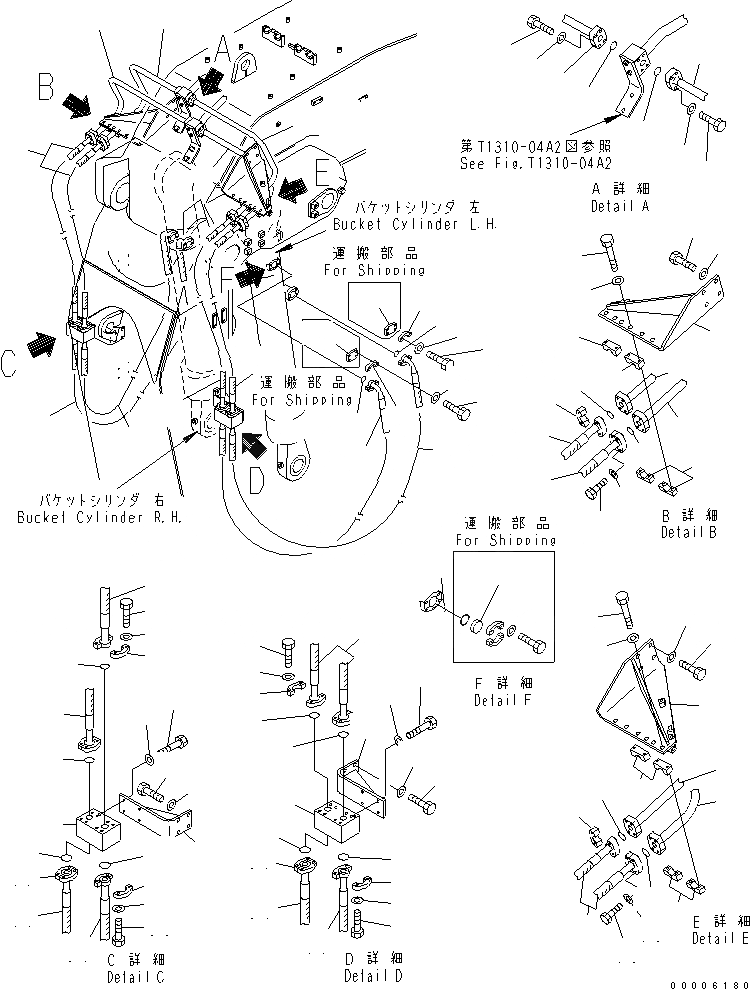

Схема запчастей Komatsu PC750-7 - РАБОЧЕЕ ОБОРУДОВАНИЕ (ЦИЛИНДР КОВША) (ШЛАНГИ) (ДЛЯ ПОГРУЗ.) (СОЕДИНИТЕЛЬН. ЗВЕНО LESS) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
30
30
30
30
31
31
32
32
33
33
34
34
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
41
41
42
42
42
43
44
45
46
47
47
48
49
50
51
51
51
51
52
52
52
53
54
55
56
57
57
58
59

Артикул

Название

Примечание

Количество

1

209-72-73320

TUBE

2

209-72-73310

TUBE

3

01010-81245

BOLT

4

01643-31232

WASHER

5

07000-13038

O-RING

6

209-72-73330

BRACKET

7

01010-81250

BOLT

8

175-54-34170

WASHER

9

207-62-14580

CLAMP

10

21T-62-74730

CLAMP

11

01010-81250

BOLT

12

01643-31232

WASHER

13

07085-21221

HOSE

14

07371-51260

FLANGE

15

01010-81245

BOLT

16

01643-31232

WASHER

17

07000-13038

O-RING

18

209-72-73280

TUBE

19

209-72-73290

TUBE

20

01010-81245

BOLT

21

01643-31232

WASHER

22

07000-13038

O-RING

23

209-72-73340

BRACKET

24

01010-81230

BOLT

25

01643-31232

WASHER

26

207-62-14580

CLAMP

27

21T-62-74730

CLAMP

28

01010-81250

BOLT

29

175-54-34170

WASHER

30

07085-21221

HOSE

31

07371-51260

FLANGE

32

01010-81245

BOLT

33

01643-31232

WASHER

34

07000-13038

O-RING

35

209-62-74540

BRACKET

36

209-62-74550

BLOCK

37

01010-81230

BOLT

38

01643-31232

WASHER

39

01010-81230

BOLT

40

01643-31232

WASHER

41

07084-21220

HOSE

42

07000-13038

O-RING

43

07371-51260

FLANGE

44

07379-01260

FLANGE

45

01010-81245

BOLT

46

01643-31232

WASHER

47

07371-51260

FLANGE

48

01010-81245

BOLT

49

01643-31232

WASHER

50

07378-11210

HEAD

51

209-62-74560

HOSE

51

209-62-74560

HOSE

52

07000-13038

O-RING

52

07000-13038

O-RING

53

07371-51260

FLANGE

53

07371-51260

FLANGE

54

07379-01260

FLANGE

55

01010-81245

BOLT

55

01010-81245

BOLT

56

01643-31232

WASHER

56

01643-31232

WASHER

57

07371-51260

FLANGE

58

01010-81245

BOLT

59

01643-31232

WASHER

Выбрано товаров: 64
