Запчасти Komatsu PC750-7 СТРЕЛА (7.M) (ЦИЛИНДР РУКОЯТИТРУБЫ) (/) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ

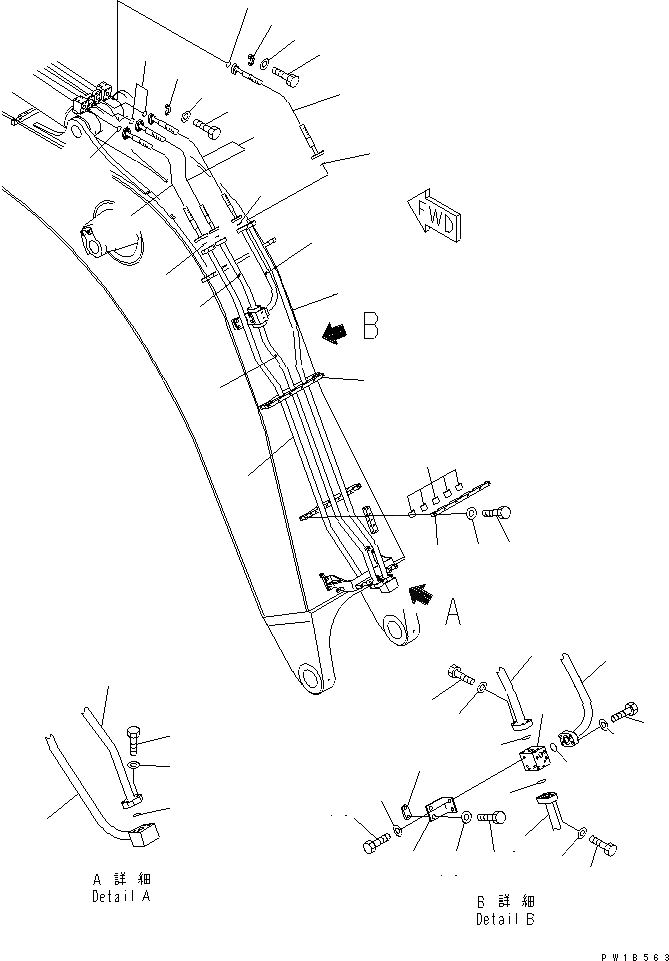

Схема запчастей Komatsu PC750-7 - СТРЕЛА (7.M) (ЦИЛИНДР РУКОЯТИТРУБЫ) (/) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
30
30
31
31
31
31
32
33
34
35
35
36
37
38

Артикул

Название

Примечание

Количество

1

209-62-73810

TUBE

2

209-62-73820

TUBE

3

01010-81455

BOLT

4

01643-31445

WASHER

5

07000-13048

O-RING

6

209-62-73830

TUBE

7

01010-81455

BOLT

8

01643-31445

WASHER

9

07000-13048

O-RING

10

209-62-78371

BLOCK

11

21N-62-18270

BRACKET

12

01010-81230

BOLT

13

175-54-34170

WASHER

14

154-04-11650

PLATE

15

01010-81245

BOLT

16

175-54-34170

WASHER

17

209-62-73840

TUBE

18

01010-81455

BOLT

19

01643-31445

WASHER

20

07000-13048

O-RING

21

209-62-73850

TUBE

22

01010-81455

BOLT

23

01643-31445

WASHER

24

07000-13048

O-RING

25

07099-01217

HOSE

26

07000-13038

O-RING

27

07371-51260

FLANGE

28

01010-81245

BOLT

29

01643-31232

WASHER

30

07099-01417

HOSE

31

07000-13048

O-RING

32

07371-51470

FLANGE

33

01010-81455

BOLT

34

01643-31445

WASHER

35

209-62-79220

CLAMP

36

209-62-58520

SEAT

37

01010-81260

BOLT

38

01643-31232

WASHER

Выбрано товаров: 38
