Запчасти Komatsu PC750-7-M1 МОТОР ХОДА (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

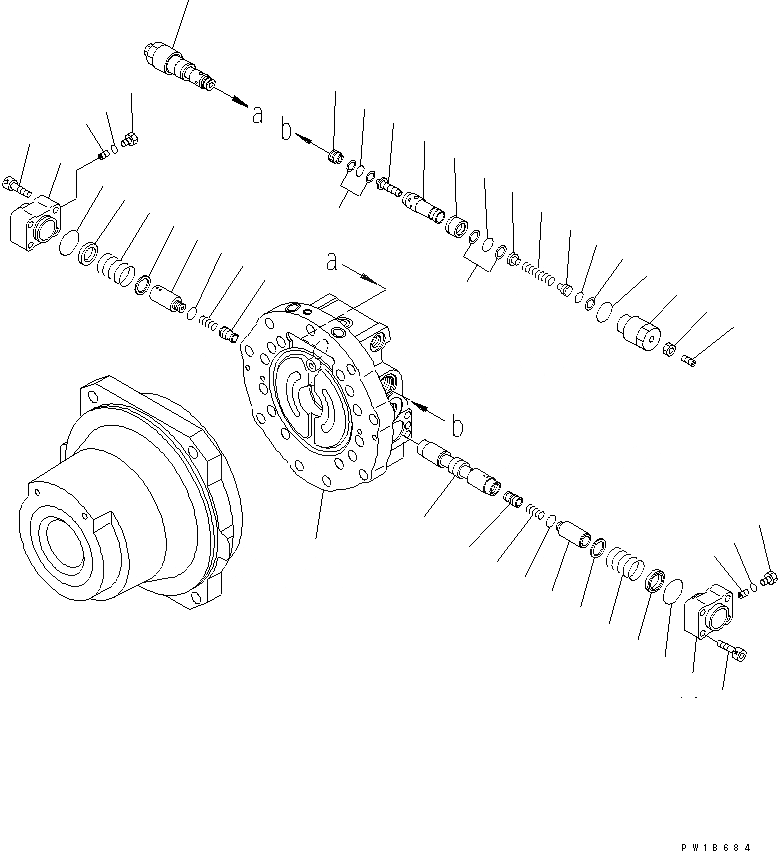

Схема запчастей Komatsu PC750-7-M1 - МОТОР ХОДА (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32

Артикул

Название

Примечание

Количество

|1

209-60-75101

MOTOR ASS'Y

|1

KBB0443-13089

BASE ASS'Y

1

BASE (K2)

|2

SPOOL ASS'Y (K2)

2

SPOOL (K2)

3

CHECK VALVE (K2)

4

SPRING (K2)

5

PLUG (K2)

6

O-RING (K1)(K2)

7

KB21961-40504

SEAT

8

KB21961-60402

SPRING

9

KBB0441-14008

SEAT

|10

CAP ASS'Y

10

CAP

11

SCREW

12

PLUG

13

O-RING (K1)

14

O-RING (K1)

15

BOLT

|16

RELIEF VALVE ASS'Y

16

SEAT

17

HOUSING

18

POPPET

19

SEAT

20

SPRING

21

PLUG

22

GUIDE

23

SCREW

24

NUT

25

PISTON

26

O-RING (K1)

27

O-RING (K1)

28

O-RING (K1)

29

O-RING (K1)

30

RING (K1)

31

RING (K1)

32

RING¤ BACK-UP (K1)
