Запчасти Komatsu PC750-7-M1 СТРЕЛА (7.M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ

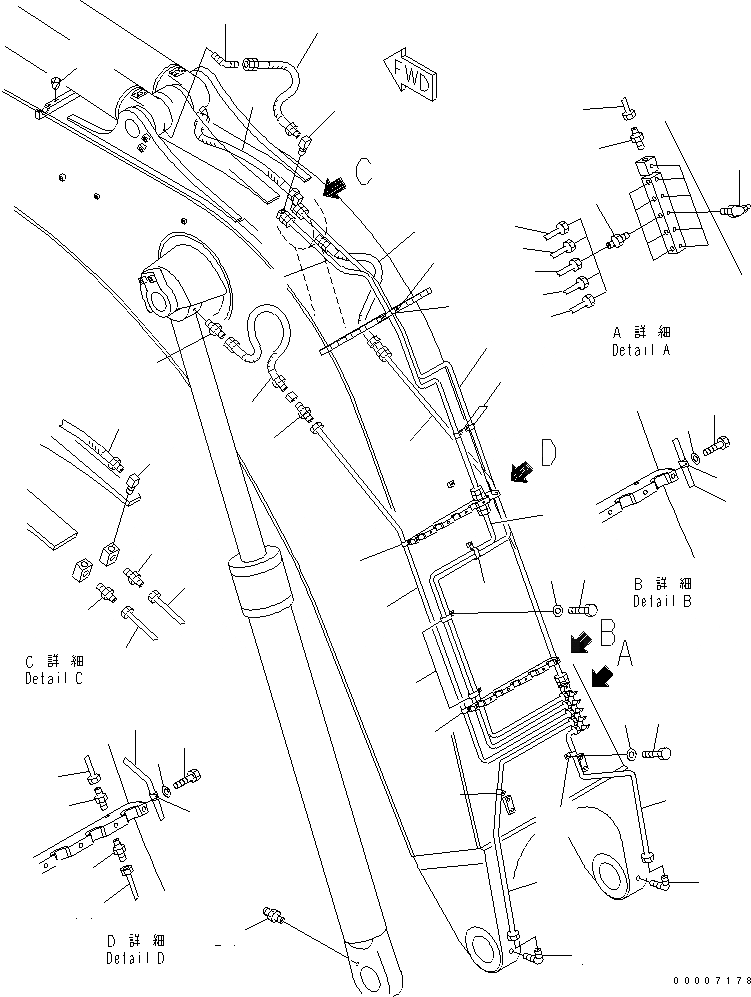

Схема запчастей Komatsu PC750-7-M1 - СТРЕЛА (7.M) (СМАЗКА) (ДЛЯ ЭКСКАВАТ.) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
3
4
5
5
6
6
7
7
7
8
9
9
10
11
11
11
12
12
12
13
13
14
14
14
14
15
15
15
16
17
17
18
18
19
19
19
19
19
19
19
19
20
20
21
22
22
22
22
23
23
23
23
24
25

Артикул

Название

Примечание

Количество

1

07217-51013

ELBOW

2

209-70-77110

TUBE

3

209-70-77120

TUBE

4

07020-00900

FITTING

5

07214-51013

CONNECTOR

6

209-70-75531

TUBE

7

209-70-75611

TUBE

8

07214-51013

CONNECTOR

9

198-79-19280

HOSE¤ 890MM

10

205-70-51390

NIPPLE

11

209-70-75541

TUBE

12

209-70-75552

TUBE

13

07214-51013

CONNECTOR

14

209-70-75940

TUBE

15

21T-72-76510

HOSE¤ 750MM

16

205-70-65780

ELBOW

17

07214-51013

CONNECTOR

18

20G-68-12930

ELBOW

19

04434-51010

CLIP

20

04435-51010

CLIP

21

04434-51610

CLIP

22

01010-81020

BOLT

23

01643-31032

WASHER

24

07020-00000

FITTING

25

07049-01012

PLUG

Выбрано товаров: 25
