Запчасти Komatsu PC750-6 РАБОЧЕЕ ОБОРУДОВАНИЕ (СМАЗКА) (СТРЕЛА) (ДЛЯ ПОГРУЗ.)(№-999) РАБОЧЕЕ ОБОРУДОВАНИЕ

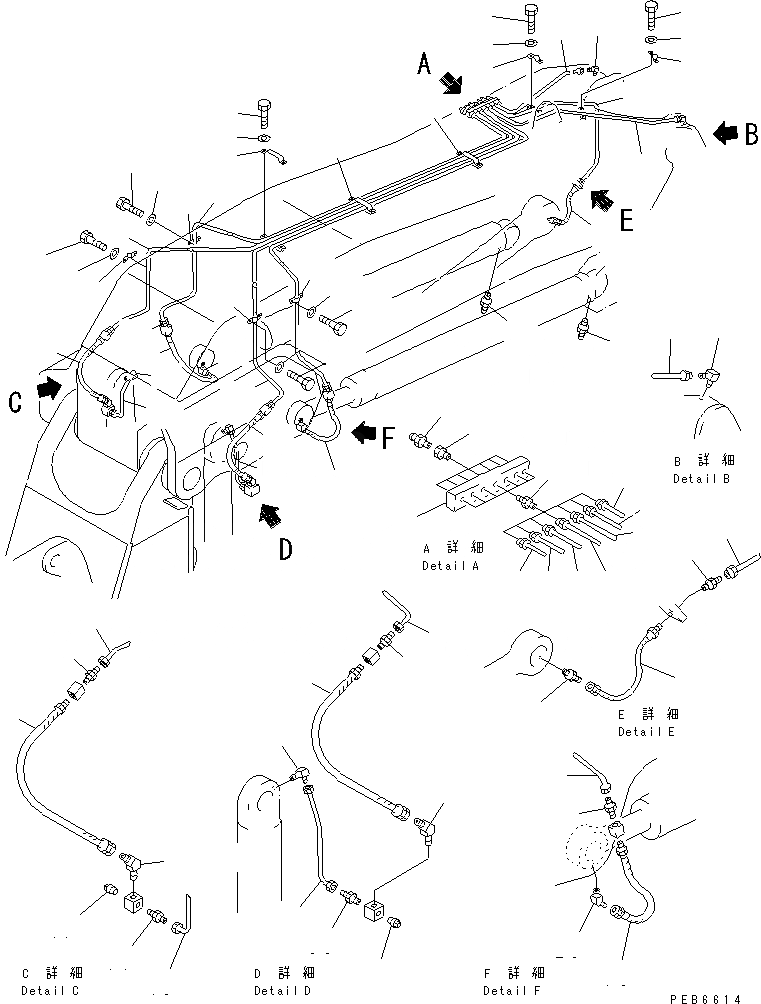

Схема запчастей Komatsu PC750-6 - РАБОЧЕЕ ОБОРУДОВАНИЕ (СМАЗКА) (СТРЕЛА) (ДЛЯ ПОГРУЗ.)(№-999) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
4
4
5
6
7
8
9
9
10
11
11
12
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
34
35
36
37
37
38
39
39
39
40
41
42
43
44
45
45
46
47
48
48
49
49
50
51
51
51
52
53
54
55
56
56
57

Артикул

Название

Примечание

Количество

1

07020-00000

FITTING

2

07326-10201

ADAPTER

3

07213-51013

CONNECTOR

4

209-72-56112

TUBE

5

07213-51013

CONNECTOR

6

209-72-56180

CLIP

7

01010-81220

BOLT

8

01643-31232

WASHER

9

209-72-16730

HOSE

10

205-70-51390

NIPPLE

11

209-72-56121

TUBE

12

209-72-56190

CLIP

13

01010-81220

BOLT

14

01643-31232

WASHER

15

209-72-56180

CLIP

16

01010-81220

BOLT

17

01643-31232

WASHER

18

07213-51013

CONNECTOR

19

209-72-16730

HOSE

20

205-70-65780

ELBOW

21

209-72-56131

TUBE

22

209-72-56180

CLIP

23

01010-81220

BOLT

24

01643-31232

WASHER

25

07213-51013

CONNECTOR

26

209-72-16730

HOSE

27

205-70-65780

ELBOW

28

209-72-56141

TUBE

29

209-72-56180

CLIP

30

01010-81220

BOLT

31

01643-31232

WASHER

32

07213-51013

CONNECTOR

33

07213-51013

CONNECTOR

34

205-70-51360

HOSE¤ 540MM

35

205-70-65780

ELBOW

36

07042-30108

PLUG

37

209-72-56210

TUBE

38

209-72-16140

ELBOW

39

209-72-56151

TUBE

40

209-72-56180

CLIP

41

01010-81220

BOLT

42

01643-31232

WASHER

43

07213-51013

CONNECTOR

44

07213-51013

CONNECTOR

45

205-70-51360

HOSE¤ 540MM

46

205-70-65780

ELBOW

47

07042-30108

PLUG

48

209-72-56220

TUBE

49

07020-00000

FITTING

50

209-72-16140

ELBOW

51

209-72-66110

TUBE

52

209-72-16140

ELBOW

53

209-72-56180

CLIP

54

01010-81220

BOLT

55

01643-31232

WASHER

56

209-72-66120

TUBE

57

209-72-16140

ELBOW

Выбрано товаров: 57
