Запчасти Komatsu PC750-6 PPC ЛИНИЯ СОЕД-Е (СОЕД-Е) (С ПРЕДОТВРАЩ. СМЕЩЕНИЯ)(№9-999) ГИДРАВЛИКА

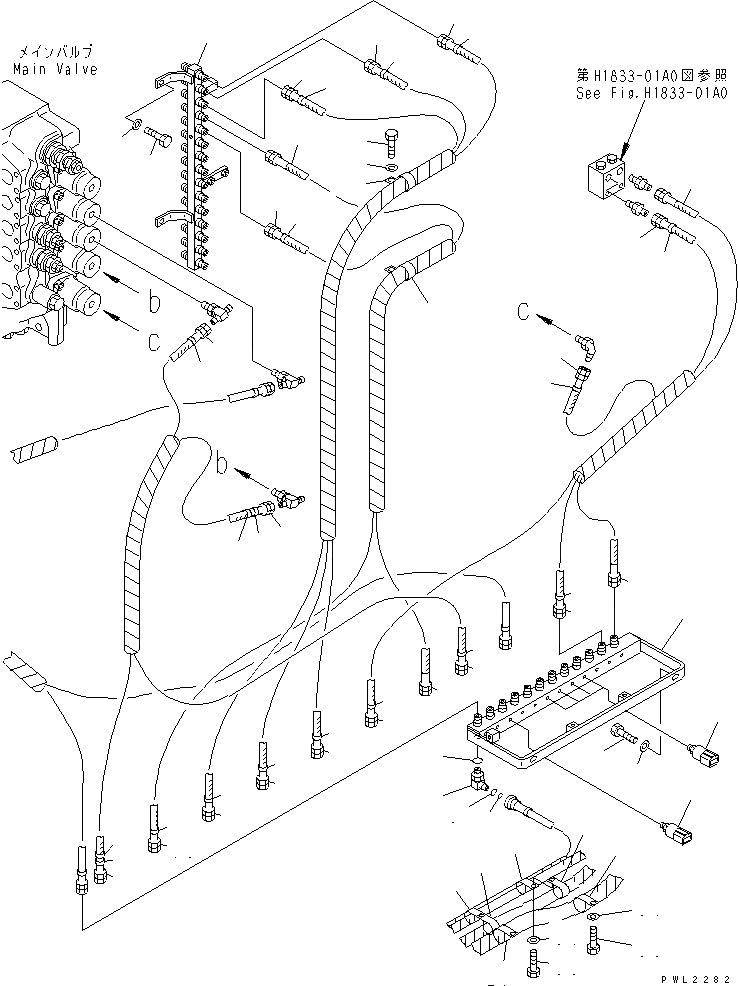

Схема запчастей Komatsu PC750-6 - PPC ЛИНИЯ СОЕД-Е (СОЕД-Е) (С ПРЕДОТВРАЩ. СМЕЩЕНИЯ)(№9-999) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
13
13
14
14
15
15
16
16
17
17
17
17
17
17
18
18
19
19
20
20
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
30
30
30
31
31
31
32
33

Артикул

Название

Примечание

Количество

1

209-62-77512

JOINT

2

01010-81230

BOLT

3

01643-31232

WASHER

4

209-62-79130

ELBOW

5

201-60-11390

O-RING

6

20Y-62-19560

O-RING

7

07002-01423

O-RING

8

20Y-62-22790

BAND, RED

9

20Y-62-22810

BAND, YELLOW

10

20Y-62-22830

BAND, WHITE

11

20Y-62-23510

HOSE, 1200MM

12

20Y-62-22840

BAND, BLACK

13

207-62-62880

HOSE, 1600MM

14

20Y-62-22820

BAND, BLUE

15

20Y-62-22830

BAND, WHITE

16

20Y-62-22850

BAND, GREEN

17

207-62-62880

HOSE, 1600MM

18

20Y-62-22790

BAND, RED

19

20Y-62-22820

BAND, BLUE

20

20Y-62-23510

HOSE, 1200MM

21

201-62-72370

HOSE

22

209-62-77683

JOINT

23

01010-81230

BOLT

24

01643-31232

WASHER

25

113-899-7950

CLIP

26

04435-51712

CLIP

27

20Y-62-15951

CLIP

28

113-899-7950

CLIP

29

20Y-62-15951

CLIP

30

01010-81230

BOLT

31

01643-31232

WASHER

32

206-06-61130

SWITCH

33

20Y-06-21710

SWITCH

Выбрано товаров: 33
