Запчасти Komatsu PC750-6 СОЛЕНОИДНЫЙ КЛАПАН ЛИНИЯ (ПЕРЕДН. РАЗГРУЗКА ТИП) (ДЛЯ ПОГРУЗ.)(№9-) ГИДРАВЛИКА

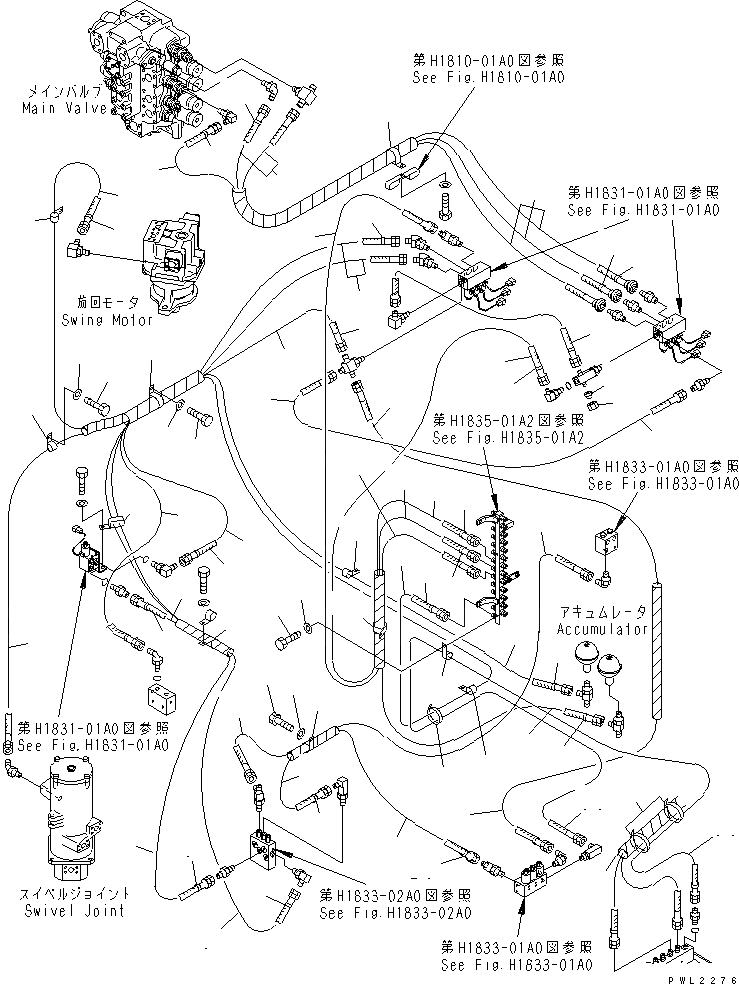

Схема запчастей Komatsu PC750-6 - СОЛЕНОИДНЫЙ КЛАПАН ЛИНИЯ (ПЕРЕДН. РАЗГРУЗКА ТИП) (ДЛЯ ПОГРУЗ.)(№9-) ГИДРАВЛИКА
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
10
10
10
11
11
12
13
14
15
15
15
15
16
17
18
19
20
20
21
21
22
22
22
22
23
23
24
25
25
26
26
27
27
27
28
29
29
30
30
31
31
32
33
34
35
35
36
37
38
38
39
39
40
41
42

Артикул

Название

Примечание

Количество

1

209-62-77640

HOSE

2

201-62-72320

HOSE, 300MM

3

20Y-62-22790

BAND, RED

4

20Y-62-22810

BAND, YELLOW

5

20Y-62-22820

BAND, BLUE

6

20Y-62-22830

BAND, WHITE

7

20Y-62-22840

BAND, BLACK

8

207-62-16950

HOSE, 800MM

9

20Y-62-23920

HOSE, 2200MM

10

209-62-77730

HOSE, 2100MM

11

203-62-62790

HOSE, 1300MM

12

20Y-62-15951

CLIP

13

01010-81225

BOLT

14

01643-31232

WASHER

15

04434-51512

CLIP

16

04435-51512

CLIP

17

01010-81225

BOLT

18

01643-31232

WASHER

19

04435-51612

CLIP

20

20Y-62-22790

BAND, RED

21

20Y-62-22850

BAND, GREEN

22

20Y-62-22910

HOSE, 1050MM

23

203-62-62790

HOSE, 1300MM

24

113-899-7950

CLIP

25

20Y-62-22790

BAND, RED

26

20Y-62-22850

BAND, GREEN

27

209-62-77751

HOSE

28

113-899-7950

CLIP

29

20Y-62-22790

BAND, RED

30

209-62-77820

HOSE

31

20Y-62-22910

HOSE, 1050MM

32

04435-51612

CLIP

33

01010-81225

BOLT

34

01643-31232

WASHER

35

209-62-77720

HOSE

36

07221-20315

NUT

37

07222-00312

PLUG

38

20Y-62-22920

HOSE, 2000MM

39

08034-00536

BAND

40

04434-51512

CLIP

41

01010-81220

BOLT

42

01643-31232

WASHER

Выбрано товаров: 42
