Запчасти Komatsu PC700LC-8R СТРЕЛА, ЦИЛИНДР КОВША ТРУБЫ (№7-) СТРЕЛА, 7MM, -НАВЕСН. ОБОРУД, ГИДРОМОЛОТ И АККУМУЛЯТОР, С СТРЕЛА И РУКОЯТЬ ГИДРАВЛ DRIFT PREВЕНТИЛЯТОРION КЛАПАН

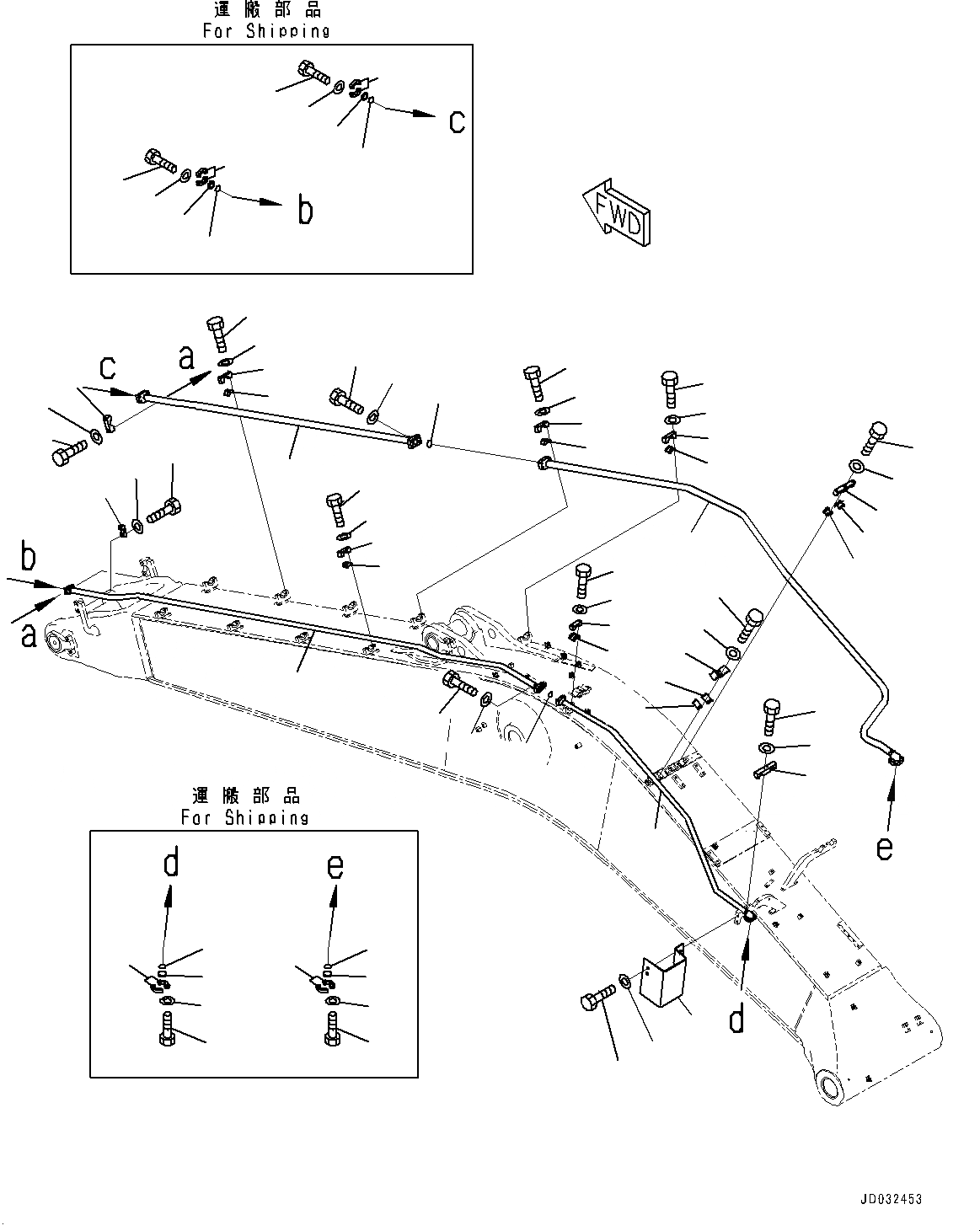

Схема запчастей Komatsu PC700LC-8R - СТРЕЛА, ЦИЛИНДР КОВША ТРУБЫ (№7-) СТРЕЛА, 7MM, -НАВЕСН. ОБОРУД, ГИДРОМОЛОТ И АККУМУЛЯТОР, С СТРЕЛА И РУКОЯТЬ ГИДРАВЛ DRIFT PREВЕНТИЛЯТОРION КЛАПАН
29
12
11
14
15
21
23
22
28
31
30
4
5
2
3
9
10
7
8
6
9
10
7
8
42
39
41
40
46
48
47
43
45
44
38
36
37
35
34
32
33
27
19
20
16
18
25
26
24
13
17
1
58
52
53
50
49
51
58
55
57
56
54
56
51
52
53
50
49
57
55
54

Артикул

Название

Примечание

Количество

1

21M-62-32530

Tube

2

21N-62-13490

Clamp

3

205-62-54622

Seat

4

01010-81250

Bolt

5

01643-31232

Washer

6

21M-62-32540

Tube

7

209-62-58370

Clamp

8

209-62-58520

Seat

9

01010-81255

Bolt

10

01643-31232

Washer

11

21M-62-17250

Clamp

12

205-62-73430

Seat

13

21M-62-17230

Seat

14

01010-81235

Bolt

15

20Y-62-13450

Plate

16

21M-62-31670

Clamp

17

205-62-54622

Seat

18

209-62-58520

Seat

19

01010-81260

Bolt

20

01643-31232

Washer

21

21N-62-13690

Clamp

22

01010-81260

Bolt

23

01643-31232

Washer

24

21M-62-31780

Cover

25

01010-81225

Bolt

26

01643-31232

Washer

27

21M-62-14181

Tube

28

21N-62-13490

Clamp

29

205-62-54622

Seat

30

01010-81250

Bolt

31

01643-31232

Washer

32

207-62-14580

Clamp

33

01010-81280

Bolt

34

01643-31232

Washer

35

07000-13035

O-ring

36

07372-21040

Bolt

37

01643-51032

Washer

38

21M-62-17162

Tube

39

209-62-58370

Clamp

40

209-62-58520

Seat

41

01010-81255

Bolt

42

01643-31232

Washer

43

209-62-53790

Clamp

44

01010-81690

Bolt

45

01643-31645

Washer

46

07000-13038

O-ring

47

01010-81250

Bolt

48

01643-31232

Washer

49

07372-21035

Bolt

50

01643-51032

Washer

51

07371-31049

Flange, Split

52

07000-13032

O-ring

53

07378-11000

Head

54

01010-81245

Bolt

55

01643-31232

Washer

56

07371-51260

Flange, Split

57

07000-13038

O-ring

58

07378-11210

Head

Выбрано товаров: 58
