Запчасти Komatsu PC700LC-8R СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (/) (№7-) СТРЕЛА, MM

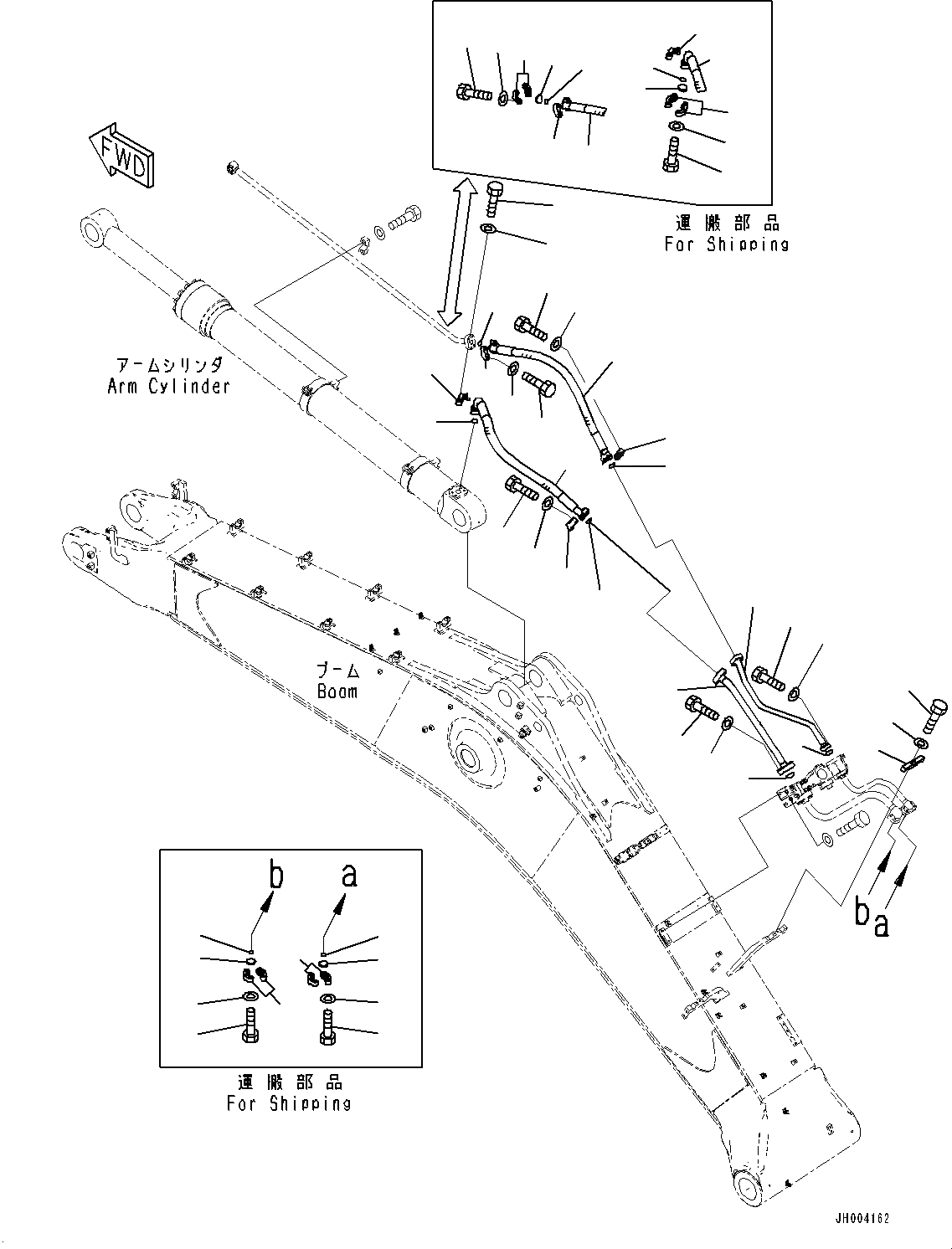

Схема запчастей Komatsu PC700LC-8R - СТРЕЛА, ЦИЛИНДР РУКОЯТИТРУБЫ (/) (№7-) СТРЕЛА, MM
1
2
3
4
5
6
9
10
11
12
13
14
15
16
18
17
19
20
21
22
23
24
25
26
27
28
29
30
31
13
16
19
15
8
7
21
20
18
17
16
12
19
14
30
31
29
28
26
27
25
24
23
22

Артикул

Название

Примечание

Количество

1

21M-62-32740

Tube

2

07000-13035

O-ring

3

07372-21040

Bolt

4

01643-51032

Washer

5

21M-62-32730

Tube

6

07000-13048

O-ring

7

01010-81455

Bolt

8

01643-31445

Washer, Flat

9

21N-62-13690

Clamp

10

01010-81260

Bolt

11

01643-31232

Washer

12

21M-62-32760

Hose

13

07000-13038

O-ring

14

07084-01415

Hose, Flange Type

15

07000-13048

O-ring

16

07371-51260

Flange, Split

17

01010-81245

Bolt

18

01643-31232

Washer

19

07371-51470

Flange, Split

20

01010-81455

Bolt

21

01643-31445

Washer, Flat

22

07371-51260

Flange, Split

23

01010-81245

Bolt

24

01643-31232

Washer

25

07000-13038

O-ring

26

07378-11210

Head

27

07371-51470

Flange, Split

28

01010-81455

Bolt

29

01643-31445

Washer, Flat

30

07000-13048

O-ring

31

07378-11410

Head

Выбрано товаров: 31
