Запчасти Komatsu PC700LC-8R КАПОТ (№7-) КАПОТ

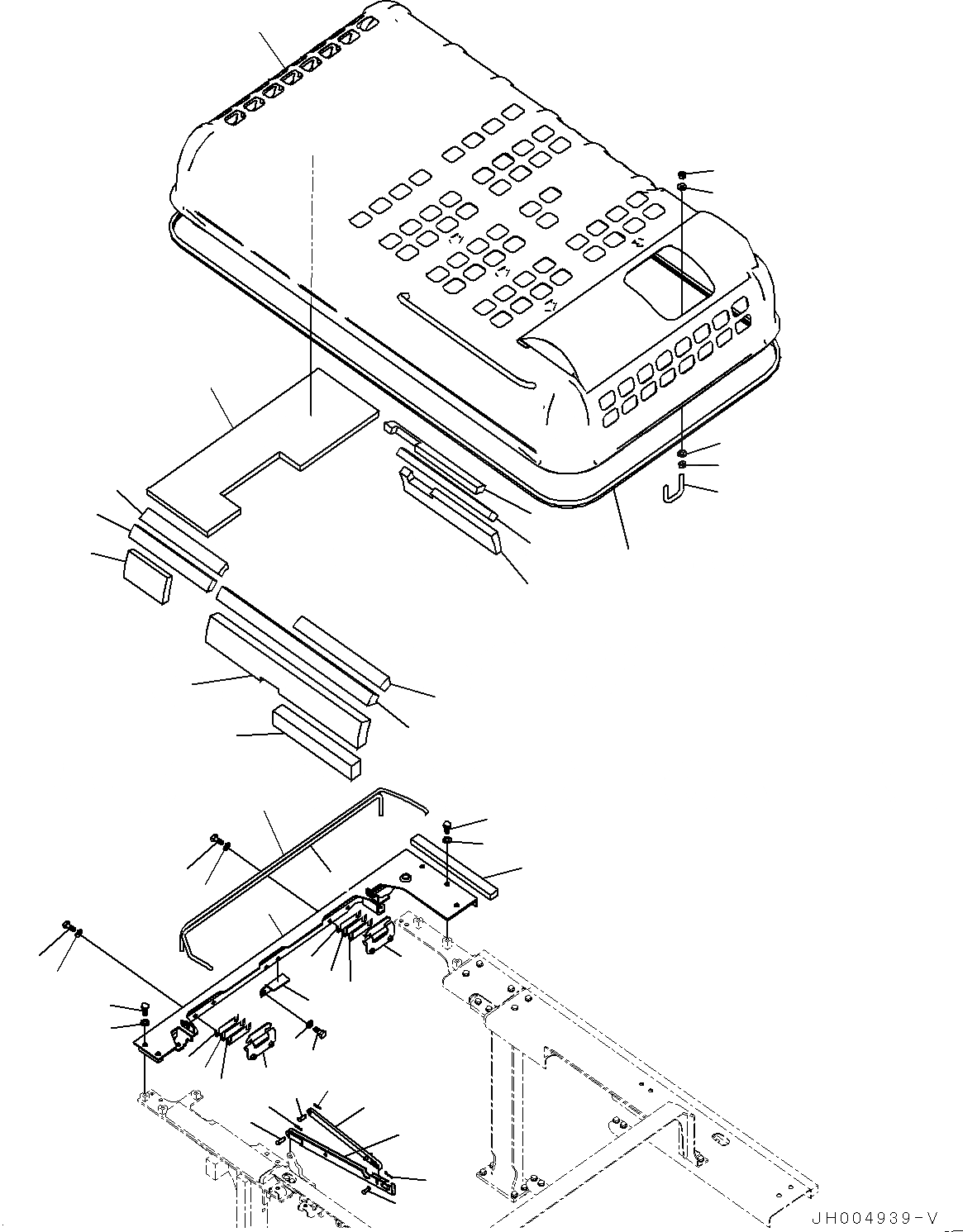

Схема запчастей Komatsu PC700LC-8R - КАПОТ (№7-) КАПОТ
24
25
18
17
19
1
13
16
15
16
15
14
3
4
8
8
5
9
12
6
10
11
7
20
21
26
26
27
28
28
28
34
33
36
35
23
22
30
29
30
29
2
2
31
31
32
31
31
32

Артикул

Название

Примечание

Количество

1

21M-54-31210

Hood

2

21M-54-31220

Hinge,Welded

3

21M-54-22910

Sheet

4

21M-54-22921

Sheet

5

21M-54-22931

Sheet

6

21M-54-22941

Sheet

7

21M-54-22950

Sheet

8

21M-54-23310

Sheet

9

21M-54-23320

Sheet

10

21M-54-23330

Sheet

11

21M-54-23340

Sheet

12

21M-54-23420

Sheet

13

207-54-61270

U-bolt

14

207-54-62131

Seal

15

01580-11613

Nut

16

01643-31645

Washer

17

21M-54-31230

Frame

18

21M-54-31240

Sheet

19

20Y-54-27360

Bracket

20

21M-54-18730

Spring

21

21M-54-18740

Spring

22

01010-81240

Bolt

23

01643-31232

Washer

24

207-54-72150

Stay

25

20Y-54-27290

Stay

26

04205-31230

Pin

27

04205-31238

Pin

28

04052-01253

Pin

29

01010-81240

Bolt

30

01643-31232

Washer

31

21M-54-31250

Shim

32

21M-54-31260

Shim

33

01010-81230

Bolt

34

01643-31232

Washer

35

01010-81260

Bolt

36

01643-31232

Washer

Выбрано товаров: 36
