СТРЕЛА НИЖН. ПАЛЕЦ

Запчасти Komatsu PC700LC-8E0 СТРЕЛА НИЖН. ПАЛЕЦ J [РАМА И ITS КОМПОНЕНТЫ]

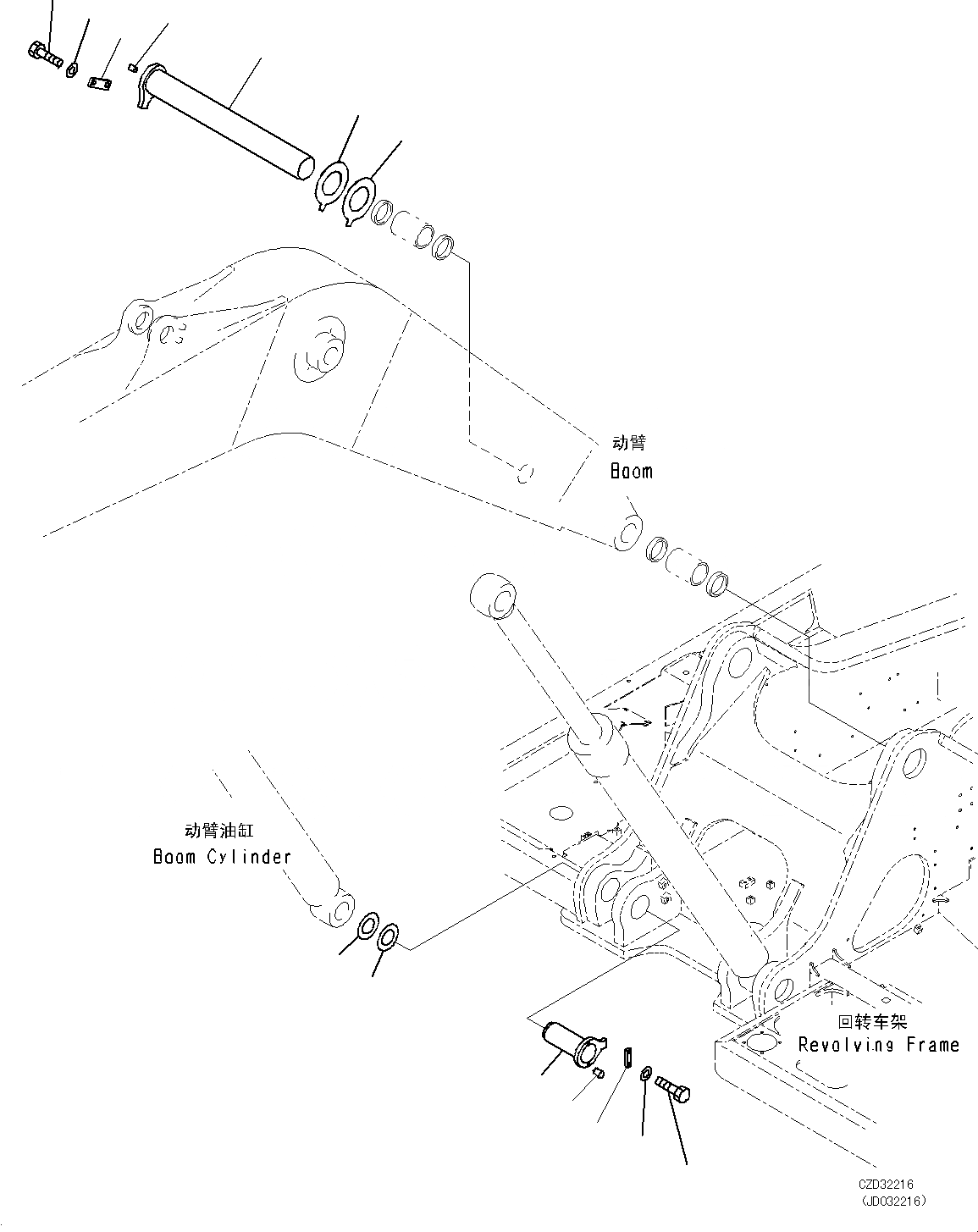

Схема запчастей Komatsu PC700LC-8E0 - СТРЕЛА НИЖН. ПАЛЕЦ J [РАМА И ITS КОМПОНЕНТЫ]
3
4
7
2
1
5
6
12
13
8
14
9
11
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

21M-70-11190

PIN

2

21N-70-11230

PLATE

3

01010-81640

BOLT

4

01643-31645

WASHER

5

209-70-71640

SHIM, T=1.0MM

6

209-70-71650

SHIM, T=1.5MM

7

07049-03038

PLUG, CORK

8

21M-70-11210

PIN

9

21N-70-11230

PLATE

10

01010-81640

BOLT

11

01643-31645

WASHER

12

207-70-11360

SPACER, T=1.0MM

13

207-70-11370

SPACER, T=1.5MM

14

07049-01620

PLUG
