PC700LC-8E0 S/N 65001-UP
/
ХОД СИСТЕМА И ITS КОМПОНЕНТЫ
/
ХОД ТРУБЫ
/

ХОД ТРУБЫ, МОТОР ХОДА ТРУБЫ (№-)

Запчасти Komatsu PC700LC-8E0 ХОД ТРУБЫ, МОТОР ХОДА ТРУБЫ (№-) ХОД ТРУБЫ

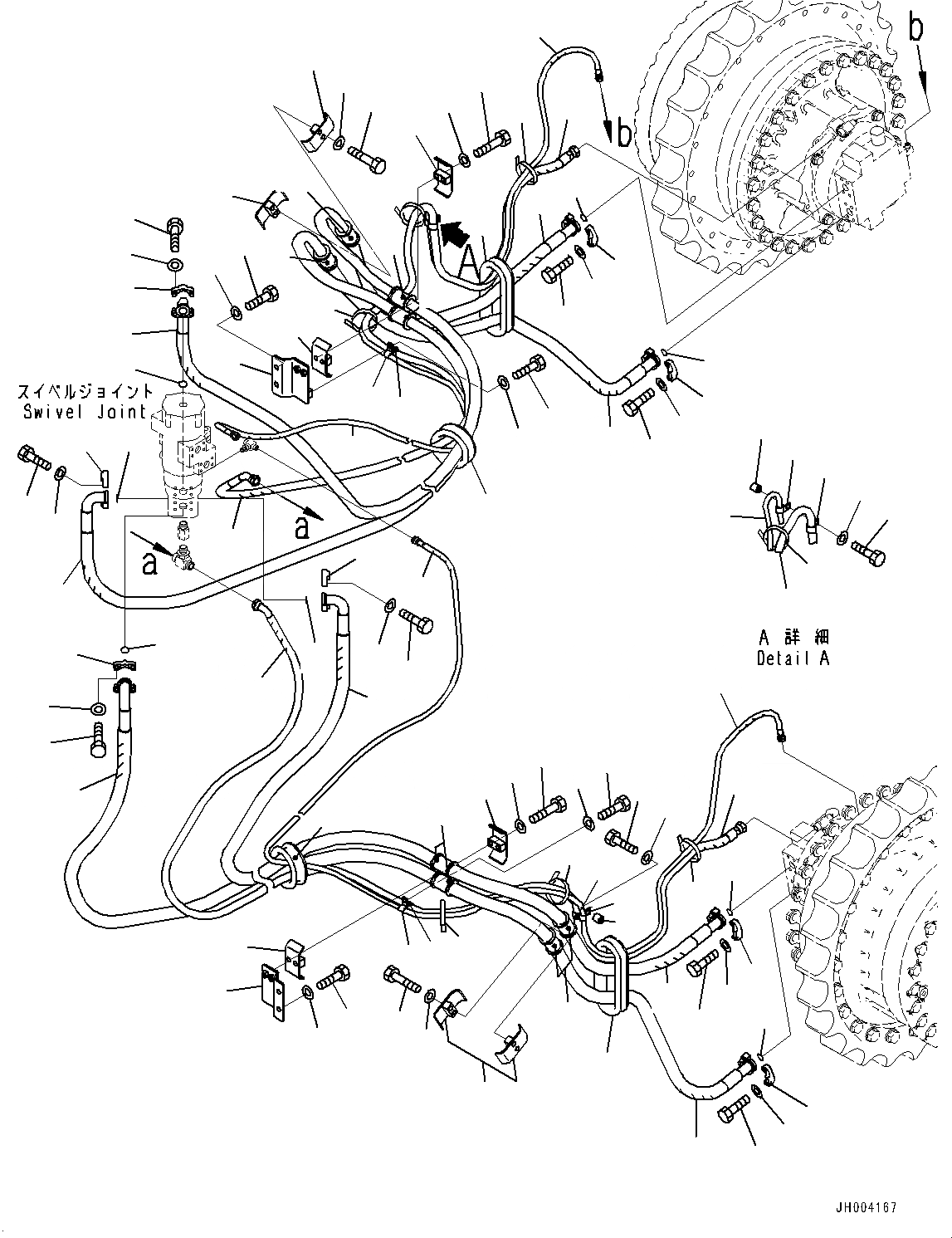

Схема запчастей Komatsu PC700LC-8E0 - ХОД ТРУБЫ, МОТОР ХОДА ТРУБЫ (№-) ХОД ТРУБЫ
1
9
1
11
10
3
4
27
28
26
35
26
28
27
33
38
24
6
5
38
8
7
7
8
3
4
1
6
5
38
15
2
30
31
29
35
33
31
30
29
31
30
29
35
33
32
29
31
14
13
16
17
17
16
38
12
21
20
23
22
15
27
28
26
38
24
21
20
36
37
22
23
35
26
28
27
33
25
17
17
18
19
16
16
19
18
38
34
32
37
36
30
34
37
36
34
32
37
36
25
2
37
32
36
34

№

Артикул

Название

Примечание

Количество

1

07094-31024

Clamp

2

07095-01035

Cushion

3

01010-81290

Bolt

4

01643-31232

Washer

5

04434-52312

Clip

6

04434-51512

Clip

7

01010-81225

Bolt

8

01643-31232

Washer

9

21M-62-31930

Bracket,L.H.

10

01010-81225

Bolt

11

01643-31232

Washer

12

21M-62-31940

Bracket,R.H.

13

01010-81225

Bolt

14

01643-31232

Washer

15

208-62-65110

Grommet

16

07094-31024

Clamp

17

07095-01035

Cushion

18

01010-81290

Bolt

19

01643-31232

Washer

20

04434-52312

Clip

21

04434-51512

Clip

22

01010-81250

Bolt

23

01643-31232

Washer

24

195-33-11220

Spacer

25

21M-62-31950

Grommet

26

209-62-64232

Flange

27

07372-21240

Bolt

28

01643-51232

Washer

29

07371-31049

Flange, Split

30

07372-21035

Bolt

31

01643-51032

Washer

32

21M-62-31910

Hose Assembly

33

07000-13032

O-ring

34

21M-62-31920

Hose Assembly

35

07000-13032

O-ring

36

02762-00337

Hose

37

02764-00534

Hose, Face Seal Type

38

08034-20536

Band

Выбрано товаров: 38
