Запчасти Komatsu PC70-7 СТРЕЛА (С КРЮК)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ

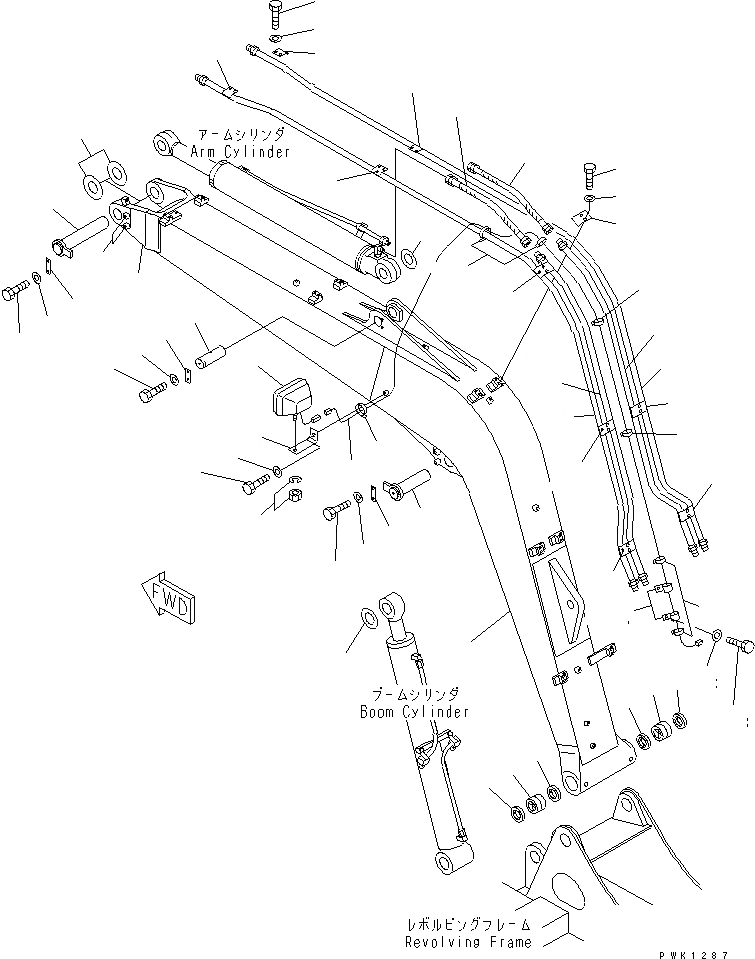

Схема запчастей Komatsu PC70-7 - СТРЕЛА (С КРЮК)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
12
12
12
12
12A
12B
12C
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
34
34
35
35
35
35
36
36
37
37

Артикул

Название

Примечание

Количество

|1

201-70-00960

BOOM ASS'Y

1

BOOM

|2

201-70-71XE1

BRACKET (WELDED)

2

BRACKET (WELDED)

3

203-46-41130

SEAT (WELDED)

4

201-70-71230

BUSHING

5

07145-00065

SEAL,DUST

6

07145-00065

SEAL,DUST

7

201-06-71280

WORK LAMP ASS'Y

|7

421-06-23330

BULB¤ 70W

8

203-06-56410

BRACKET

9

01010-81225

BOLT

10

01643-31232

WASHER

11

201-06-71360

WIRING HARNESS

|11

201-06-61360

WIRE

12

203-06-56570

BAND

12A

04434-50608

CLIP

12B

01010-80816

BOLT

12C

01643-30823

WASHER

13

201-70-71610

PIN

14

203-46-56270

PLATE

15

01010-81230

BOLT

16

01643-31232

WASHER

17

21Y-70-14770

SPACER¤ 1.0MM

|17

203-70-24150

SPACER¤ 1.0MM

18

201-70-71270

SHAFT

19

203-46-56270

PLATE

20

01010-81230

BOLT

21

01643-31232

WASHER

22

21W-70-32280

SPACER¤ 1.0MM

|22

202-70-11640

SPACER¤ 1.0MM

|22

20U-70-31310

SPACER¤ 0.5MM

|22

203-70-34260

SPACER¤ 0.5MM

23

201-70-71250

PIN

24

04082-00212

LOCK

25

01010-81230

BOLT

26

01643-31232

WASHER

27

201-70-71380

SPACER¤ 1.0MM

|27

201-70-71280

SPACER¤ 1.0MM

28

201-62-71420

HOSE

29

201-62-77110

HOSE

30

201-62-74110

TUBE

31

201-70-77720

TUBE

32

201-62-74130

TUBE

33

201-62-74140

TUBE

34

203-70-53380

CLAMP

35

203-70-53390

CLAMP

36

01010-81025

BOLT

37

01643-31032

WASHER

Выбрано товаров: 49
