Запчасти Komatsu PC70-7 КОНДИЦ. ВОЗДУХА (БЛОК)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

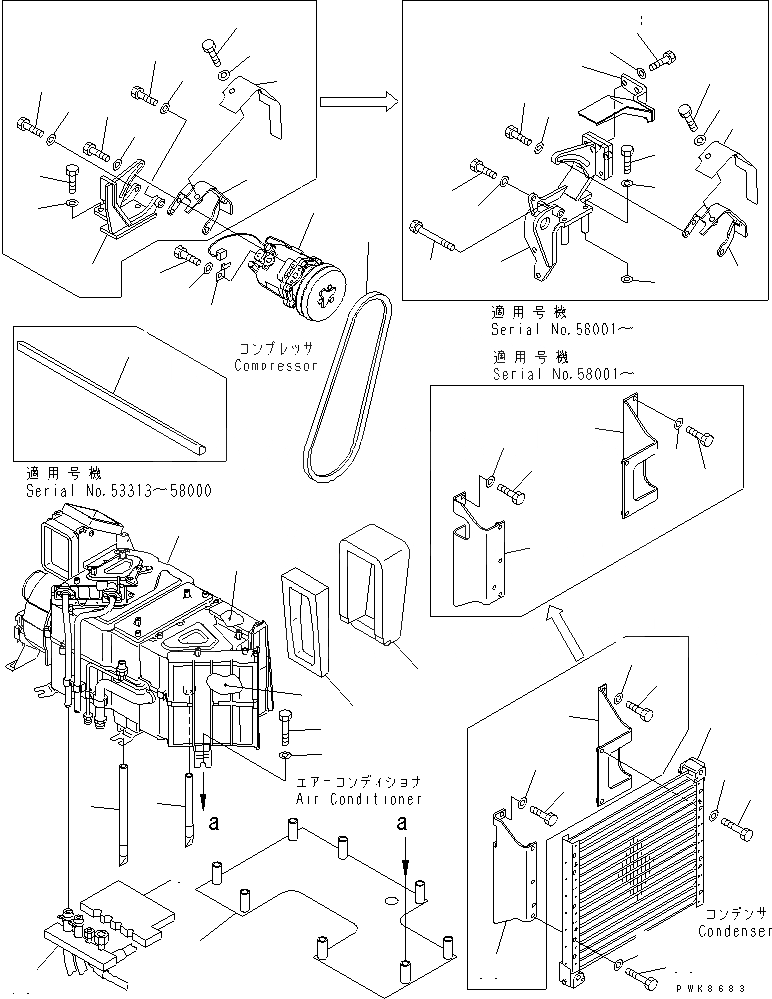

Схема запчастей Komatsu PC70-7 - КОНДИЦ. ВОЗДУХА (БЛОК)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
22
23
23
23A
23B
23C
24
24
25
25
25
26
26
27
27
28
28
29
29
30
31
32
32
33
33
34
34
34
34
35
35
35
35
36
36
37
37

Артикул

Название

Примечание

Количество

1

201-979-7672

UNIT ASS'Y,(SEE FIG.Y1979-01A0)

|1

201-979-7670

UNIT ASS'Y,(SEE FIG.Y1979-01A0)

2

203-979-6840

FILTER

3

203-979-6850

FILTER

4

201-979-8230

PLATE

5

01010-81075

BOLT

6

01643-31032

WASHER

7

201-979-8210

HOSE

8

201-979-8220

HOSE

9

201-979-8190

SHEET

10

201-979-7640

SHEET

11

201-979-8270

SEAL

12

20Y-979-2250

SEAL

13

207-54-62471

SHEET

14

203-979-6580

COMPRESSOR ASS'Y

15

08053-01510

CLIP

16

01010-81020

BOLT

17

01643-31032

WASHER

18

01010-81030

BOLT

|18

01010-81035

BOLT

19

01643-31032

WASHER

20

21W-978-3910

BOLT

|20

01010-81045

BOLT

21

01010-81030

BOLT

22

01643-31032

WASHER

|22

01643-31032

WASHER

23

201-979-8290

BRACKET ASS'Y

|23

201-979-7722

BRACKET

23A

201-979-8260

BRACKET

23B

01010-81025

BOLT

23C

01643-31032

WASHER

24

01010-80890

BOLT

|24

01010-81030

BOLT

25

01643-30823

WASHER

|25

01643-31032

WASHER

26

201-979-7771

COVER

27

01010-81030

BOLT

|27

01010-81020

BOLT

28

01643-31032

WASHER

29

201-979-7831

BRACKET

30

04120-21744

V-BELT

|30

04120-21745

V-BELT

31

201-979-7440

CONDENSER UNIT

32

201-979-8151

BRACKET

|32

201-979-8150

BRACKET

33

201-979-8161

BRACKET

|33

201-979-8160

BRACKET

34

01010-80820

BOLT

35

01643-30823

WASHER

36

01010-80850

BOLT

37

01643-30823

WASHER

Выбрано товаров: 51
