Запчасти Komatsu PC70-7-B ОСНОВН. КОНСТРУКЦИЯ (P.P.C. ЛИНИЯ ХОДА) (ДЛЯ -ACTUATER НАВЕСН. ОБОРУД) (СПЕЦИФ-Я С ОТВАЛОМ)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

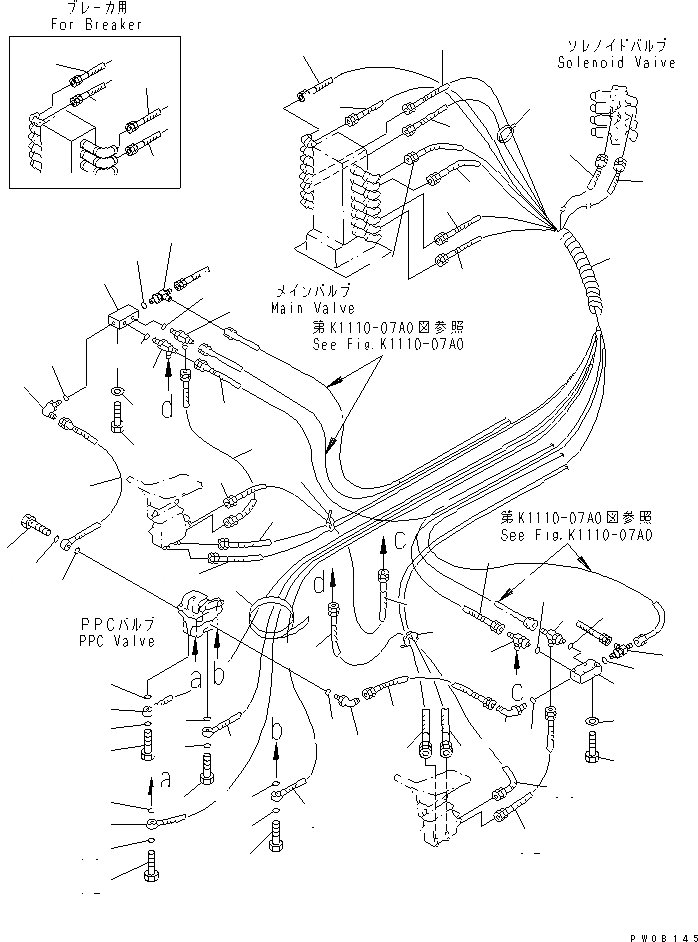

Схема запчастей Komatsu PC70-7-B - ОСНОВН. КОНСТРУКЦИЯ (P.P.C. ЛИНИЯ ХОДА) (ДЛЯ -ACTUATER НАВЕСН. ОБОРУД)   (СПЕЦИФ-Я С ОТВАЛОМ)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
14
15
15
16
16
16
17
17
17
18
18
19
19
20
20
21
21
22
22
23
24
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
30
31
32
33
33
1
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
12
12
12
12
13
13
13
13
13
13
13
13
14
15
15
16
16
16
17
17
17
18
18
19
19
20
20
21
21
22
22
23
24
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
29
29
29
30
30
30
30
31
32
33
33

Артикул

Название

Примечание

Количество

1

22U-62-13490

HOSE¤ 340MM

|1

201-62-78150

HOSE¤ 350MM,RED-GREEN

2

21W-62-32380

HOSE¤ 350MM,BLUE-WHITE

3

201-62-78320

HOSE¤ 2600MM,GREEN-YELLOW

4

201-62-78320

HOSE¤ 2600MM,ORANGE-YELLOW

5

201-62-78370

HOSE¤ 3100MM,BLACK-YELLOW

6

201-62-78370

HOSE¤ 3100MM,BROWN-YELLOW

7

08034-00536

BAND

8

201-62-72230

HOSE¤ 3290MM,BLUE-WHITE

9

201-62-72240

HOSE¤ 3370MM,RED-GREEN

10

08210-01806

SPIRAL TUBE

11

08034-00834

BAND

12

20Y-62-16170

BOLT

13

07000-02015

O-RING

14

702-16-53240

PLUG

15

07000-12018

O-RING

16

07235-10210

ELBOW

17

07002-11423

O-RING

18

208-62-17550

TEE

|18

201-62-74310

TEE

19

07002-11423

O-RING

20

20Y-62-15831

BLOCK

21

01010-81045

BOLT

22

01643-31032

WASHER

23

07002-11423

O-RING

24

208-62-17550

TEE

|24

201-62-74310

TEE

25

07002-11423

O-RING

26

201-62-74940

HOSE¤ 2700MM,BLACK-GREEN

27

201-62-74940

HOSE¤ 2700MM,BLACK-RED

28

201-62-78210

HOSE¤ 3000MM,RED-YELLOW

29

201-62-78210

HOSE¤ 3000MM,BLUE-YELLOW

30

201-62-78180

HOSE¤ 650MM,BLUE-WHITE

31

21W-62-32860

HOSE¤ 250MM,RED-GREEN

32

21W-62-32860

HOSE¤ 250MM,BLUE-WHITE

33

08034-00414

BAND

1

22U-62-13490

HOSE¤ 340MM

|1

201-62-78150

HOSE¤ 350MM,RED-GREEN

2

21W-62-32380

HOSE¤ 350MM,BLUE-WHITE

3

201-62-78320

HOSE¤ 2600MM,GREEN-YELLOW

4

201-62-78320

HOSE¤ 2600MM,ORANGE-YELLOW

5

201-62-78370

HOSE¤ 3100MM,BLACK-YELLOW

6

201-62-78370

HOSE¤ 3100MM,BROWN-YELLOW

7

08034-00536

BAND

8

201-62-72230

HOSE¤ 3290MM,BLUE-WHITE

9

201-62-72240

HOSE¤ 3370MM,RED-GREEN

10

08210-01806

SPIRAL TUBE

11

08034-00834

BAND

12

20Y-62-16170

BOLT

13

07000-02015

O-RING

14

702-16-53240

PLUG

15

07000-12018

O-RING

16

07235-10210

ELBOW

17

07002-11423

O-RING

18

208-62-17550

TEE

|18

201-62-74310

TEE

19

07002-11423

O-RING

20

20Y-62-15831

BLOCK

21

01010-81045

BOLT

22

01643-31032

WASHER

23

07002-11423

O-RING

24

208-62-17550

TEE

|24

201-62-74310

TEE

25

07002-11423

O-RING

26

201-62-74940

HOSE¤ 2700MM,BLACK-GREEN

27

201-62-74940

HOSE¤ 2700MM,BLACK-RED

28

201-62-78210

HOSE¤ 3000MM,RED-YELLOW

29

201-62-78210

HOSE¤ 3000MM,BLUE-YELLOW

30

201-62-78180

HOSE¤ 650MM,BLUE-WHITE

31

21W-62-32860

HOSE¤ 250MM,RED-GREEN

32

21W-62-32860

HOSE¤ 250MM,BLUE-WHITE

33

08034-00414

BAND

Выбрано товаров: 72
