Запчасти Komatsu PC70-7-B ПОЛ (ОСНОВН. КОНСТРУКЦИЯ) (СПЕЦИФ-Я С ОТВАЛОМ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

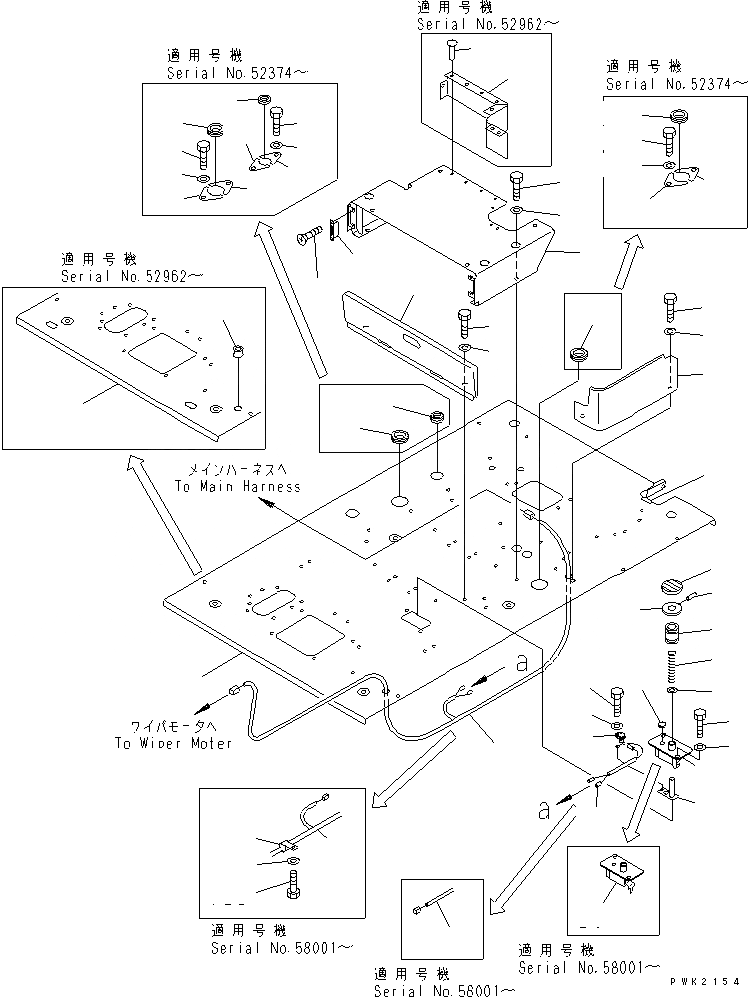

Схема запчастей Komatsu PC70-7-B - ПОЛ (ОСНОВН. КОНСТРУКЦИЯ) (СПЕЦИФ-Я С ОТВАЛОМ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
3A
3B
4
5
6
7
8
9
10
11
12
12
12A
12B
12C
12D
13
13
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
32
32
33
33
34
34
34
35
35
35

Артикул

Название

Примечание

Количество

1

201-54-75622

FLOOR FRAME ASS'Y

|1

201-54-75621

FLOOR FRAME ASS'Y

|1

201-54-75620

FLOOR FRAME ASS'Y

|1

201-54-73112

FLOOR FRAME ASS'Y

2

201-06-71390

SEAL

3

201-54-73213

BRACKET

|3

201-54-73212

BRACKET

|3

201-54-73211

BRACKET

3A

201-54-73550

SEAT

3B

20Y-57-11440

RETAINER

4

01010-81025

BOLT

5

01643-31032

WASHER

6

201-54-73142

COVER

7

01010-81020

BOLT

8

01643-31032

WASHER

9

201-54-75141

COVER

|9

201-54-75140

COVER

|9

201-54-73240

COVER

10

01010-81020

BOLT

11

01643-31032

WASHER

12

201-06-71811

WIRING

|12

201-06-71810

WIRING

12A

04434-51010

CLIP

12B

01010-81016

BOLT

12C

01643-31032

WASHER

12D

07095-20314

CUSHION

13

201-54-75650

GROMMET

|13

08037-05016

GROMMET

14

201-54-75660

GROMMET

|14

08037-03614

GROMMET

15

09452-06506

CATCHER

16

01224-40408

SCREW

|17

20T-43-82311

PEDAL ASS'Y,(FOR BLADE)

|17

20T-43-82310

PEDAL ASS'Y,(FOR BLADE)

|17

20T-43-72310

PEDAL ASS'Y,(FOR BLADE)

17

20T-43-72320

BOOT

18

20T-43-72330

CAP

19

20T-43-72340

PEDAL

20

20T-43-82351

BODY

|20

20T-43-82350

BODY

|20

20T-43-72350

BODY

21

20T-43-82360

SHAFT

|21

20T-43-72360

SHAFT

22

20T-43-72370

SPRING

23

20T-43-72380

WASHER

24

20T-06-71770

SWITCH,TRAVEL SPEED CHANGE PEDAL

|24

20T-06-71520

SWITCH,TRAVEL SPEED CHANGE PEDAL

25

6134-71-5750

SCREW,CLIP

26

01641-20508

WASHER

27

20T-06-71781

HARNESS

|27

20T-06-71780

WIRING HARNESS

|27

20T-06-71531

HARNESS

28

203-54-32260

STOPPER

29

04025-00620

PIN,SPRING

30

01010-81020

BOLT

31

01643-31032

WASHER

32

201-54-75630

PLATE

33

201-54-75640

PLATE

34

01010-81020

BOLT

35

01643-31032

WASHER

Выбрано товаров: 60
