Запчасти Komatsu PC70-7-B ОБОГРЕВАТЕЛЬ. ( KCAL)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

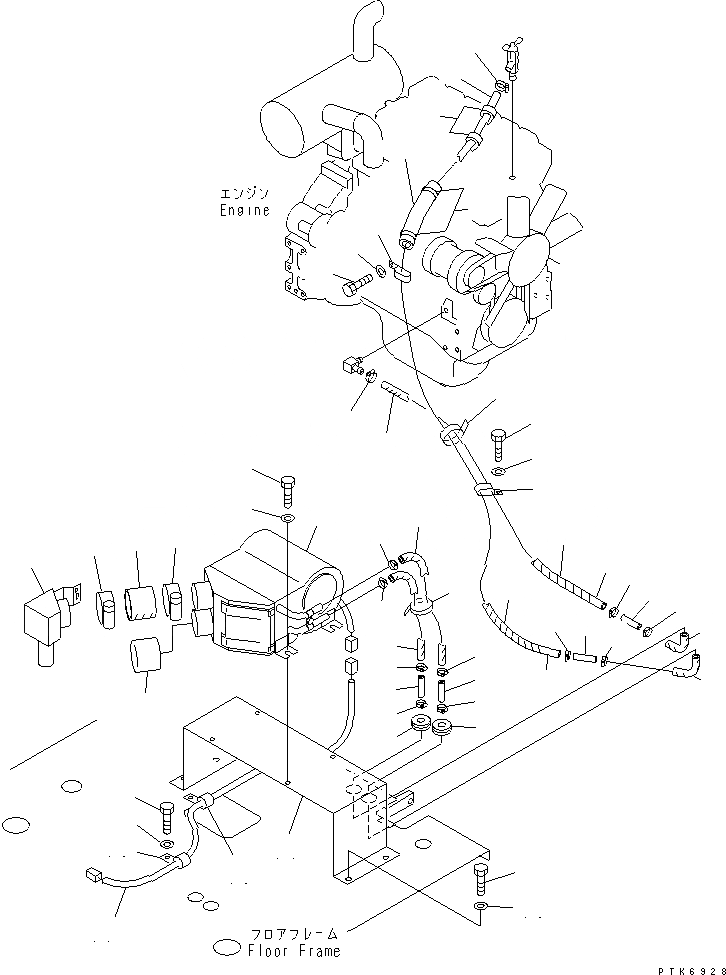

Схема запчастей Komatsu PC70-7-B - ОБОГРЕВАТЕЛЬ. ( KCAL)(№7-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
5
5
5A
5A
6
7
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
26
26
26
26
26
26
26
27
28
28
29
29
29
29
30
31
32
33
34

Артикул

Название

Примечание

Количество

1

20G-977-2130

HEATER UNIT

2

01010-81020

BOLT

3

01643-31032

WASHER

4

201-977-7210

HOSE ASS'Y

|4

09483-00418

HOSE

5

201-977-7220

HOSE ASS'Y

|5

09483-00411

HOSE

5A

203-62-32440

COVER

6

08034-00519

BAND

7

11Y-09-11160

CLIP

|7

09480-10100

CLAMP

8

205-977-7310

GROMMET

9

04435-52112

CLIP

10

01010-81025

BOLT

11

01643-31032

WASHER

12

08034-00823

BAND

13

202-98-11360

BUSHING

14

201-977-7130

BRACKET

15

01010-81020

BOLT

16

01643-31032

WASHER

17

201-977-7150

WIRING HARNESS

18

08036-10814

CLIP

19

01010-81020

BOLT

20

01643-31032

WASHER

21

203-977-5150

DUCT

22

205-977-7190

CAP

23

198-911-5290

HOSE

24

07281-00709

CLAMP

25

09483-00403

HOSE

26

07281-00259

CLAMP

27

09483-00404

HOSE

28

09483-20450

HOSE

29

09484-00450

CONNECTOR

30

08036-03014

CLIP

31

01010-81020

BOLT

32

01643-31032

WASHER

33

203-62-41150

COVER

34

08034-00519

BAND

Выбрано товаров: 38
