РУКОЯТЬ (9MM) (ЦИЛИНДР КОВША ТРУБЫ)

Запчасти Komatsu PC650LC-8E0 РУКОЯТЬ (9MM) (ЦИЛИНДР КОВША ТРУБЫ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

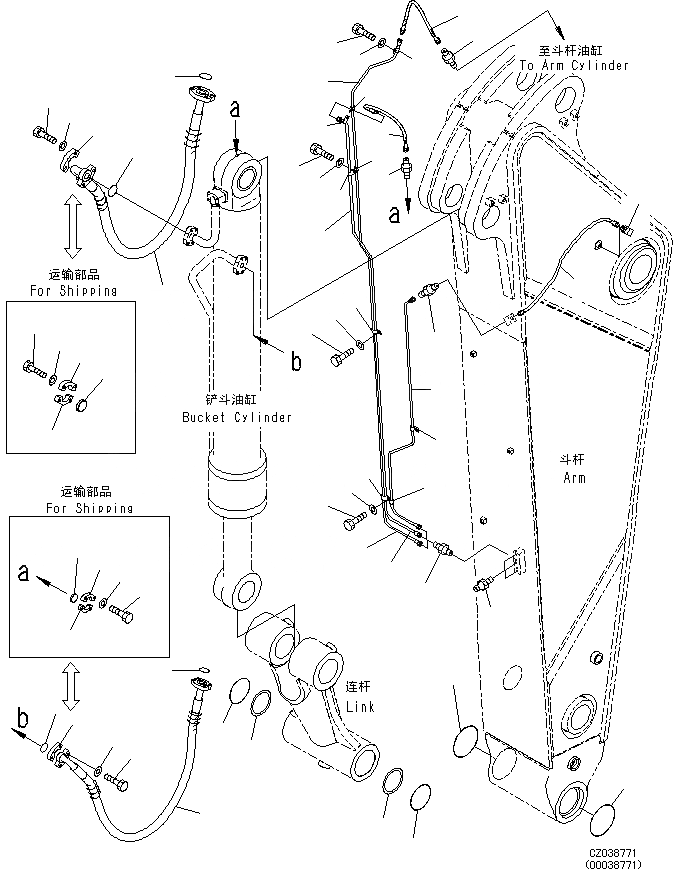

Схема запчастей Komatsu PC650LC-8E0 - РУКОЯТЬ (9MM) (ЦИЛИНДР КОВША ТРУБЫ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
15
18
21
20
25
18
24
18
20
21
19
14
12
9
11
10
7
8
9
27
29
28
4
5
3
2
2
3
1
15
16
20
21
19
4
5
3
6
9
18
16
21
20
8
11
10
25
24
18
23
22
17
18
18
13
14
26
26
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07084-21A17

HOSE

2

07000-13032

O-RING

3

07371-31049

FRANGE SPLIT

4

07372-21035

BOLT

5

01643-51032

WASHER

6

07378-11000

HEAD

7

07084-21218

HOSE

8

07000-13038

O-RING

9

07371-51260

FLANGE

10

01010-81245

BOLT

11

01643-31232

WASHER

12

07378-11210

HEAD

13

07020-00000

FITTING

14

07214-51013

CONNECTOR

15

21M-944-1510

TUBE

16

21M-944-1520

TUBE

17

21M-944-1530

TUBE

18

04434-51010

CLIP

19

04435-51010

CLIP

20

01010-81020

BOLT

21

01643-31032

WASHER

22

421-70-13132

HOSE

23

205-70-51380

ELBOW

24

208-70-62190

HOSE

25

205-70-51390

NIPPLE

26

209-70-53150

O-RING

27

209-72-11220

SHIM

28

208-70-33181

O-RING

29

209-72-11220

SHIM

Выбрано товаров: 29
