/ / / / / / СТРЕЛА (MM) (ЦИЛИНДР КОВША ТРУБЫ)

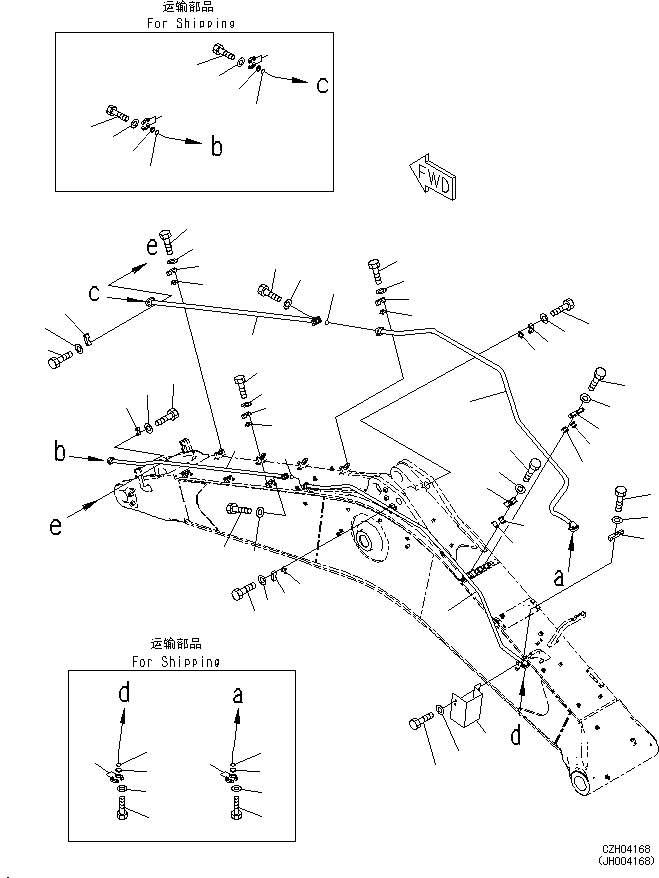

Запчасти Komatsu PC650LC-8E0 СТРЕЛА (MM) (ЦИЛИНДР КОВША ТРУБЫ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
![Схема запчастей Komatsu PC650LC-8E0 - СТРЕЛА (MM) (ЦИЛИНДР КОВША ТРУБЫ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]](https://partsell.ru/storage/images/komatsu/KC_EB015/t00382a.png)
29
12
11
14
15
21
23
22
28
31
30
4
5
2
3
9
7
8
6
9
10
7
8
42
39
41
40
46
48
47
43
45
44
38
36
37
35
34
32
33
27
19
20
16
18
25
26
24
13
17
1
10
58
52
53
50
49
51
58
55
57
56
54
56
51
52
53
50
49
57
55
54
1
21M-62-32710
TUBE
2
21N-62-13490
CLAMP
3
205-62-54622
SEAT
4
01010-81250
BOLT
5
01643-31232
WASHER
6
21M-62-32720
TUBE
7
209-62-58370
CLAMP
8
209-62-58520
SEAT
9
01010-81255
BOLT
10
01643-31232
WASHER
11
21M-62-17250
CLAMP
12
205-62-73430
SEAT
13
21M-62-17230
SEAT
14
01010-81235
BOLT
15
20Y-62-13450
PLATE
16
21M-62-31670
CLAMP
17
205-62-54622
SEAT
18
209-62-58520
SEAT
19
01010-81260
BOLT
20
01643-31232
WASHER
21
21N-62-13690
CLAMP
22
01010-81260
BOLT
23
01643-31232
WASHER
24
21M-62-31780
COVER
25
01010-81225
BOLT
26
01643-31232
WASHER
27
21M-62-17170
TUBE
28
21N-62-13490
CLAMP
29
205-62-54622
SEAT
30
01010-81250
BOLT
31
01643-31232
WASHER
32
207-62-14580
CLAMP
33
01010-81280
BOLT
34
01643-31232
WASHER
35
07000-13035
O-RING
36
07372-21040
BOLT
37
01643-51032
WASHER
38
21M-62-17520
TUBE
39
209-62-58370
CLAMP
40
209-62-58520
SEAT
