Запчасти Komatsu PC650LC-8E0 СТРЕЛА (7MM) (СМАЗЫВАЮЩ. ЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

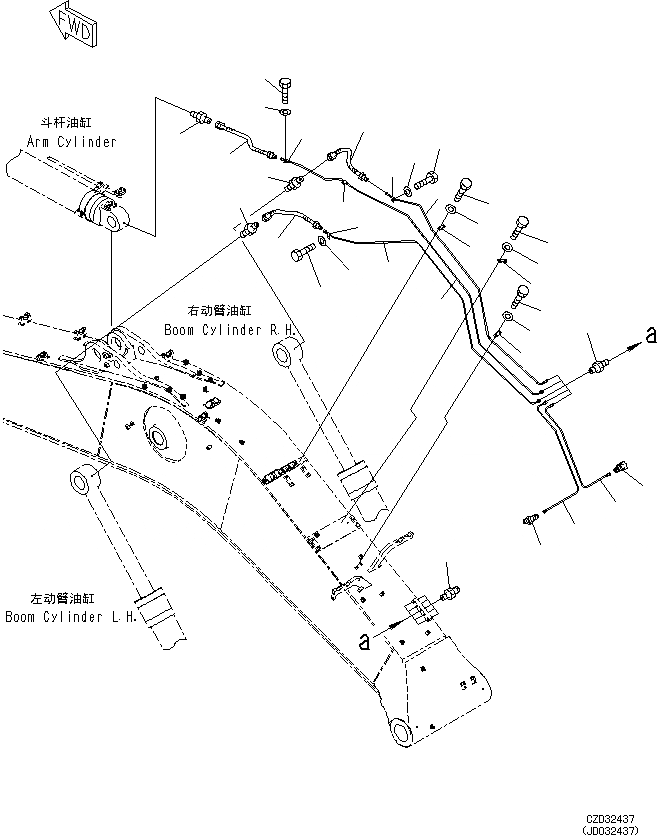

Схема запчастей Komatsu PC650LC-8E0 - СТРЕЛА (7MM) (СМАЗЫВАЮЩ. ЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
8
13
14
12
12
5
14
5
13
8
8
7
13
14
12
9
16
10
11
12
11
10
9
9
11
10
6
3
4
17
15
15
2
1

Артикул

Название

Примечание

Количество

1

07020-00000

FITTING

2

07214-51013

CONNECTOR

3

21M-70-31230

TUBE

4

21M-70-31210

TUBE

5

208-70-62190

HOSE

6

21M-70-31220

TUBE

7

208-70-62190

HOSE

8

205-70-51390

NIPPLE

9

207-70-11770

CLIP

10

01010-80612

BOLT

11

01643-30623

WASHER

12

08036-01014

CLIP

13

01010-81220

BOLT

14

01643-31232

WASHER

15

07217-51013

ELBOW

16

21M-70-31240

TUBE

17

21M-70-31250

TUBE

Выбрано товаров: 17
